mochila Equalizadora de Chakras

Ideia/conceito

Máquina Sensível expressa minha intenção de trabalhar com vestíveis como meio de conectar o corpo a aparatos tecnológicos com objetivo de amplificar a percepção do sujeito em relação ao ambiente em que está presente. Essa relação sensorial se dá não apenas pela questão visual do objeto, mas em especial pela experimentação de sensações estimuladas pelo vestível, tais quais luzes e sons e vibrações que são percebidas na pele, que é o maior órgão do corpo humano, responsável por mediar nossa relação com o mundo.

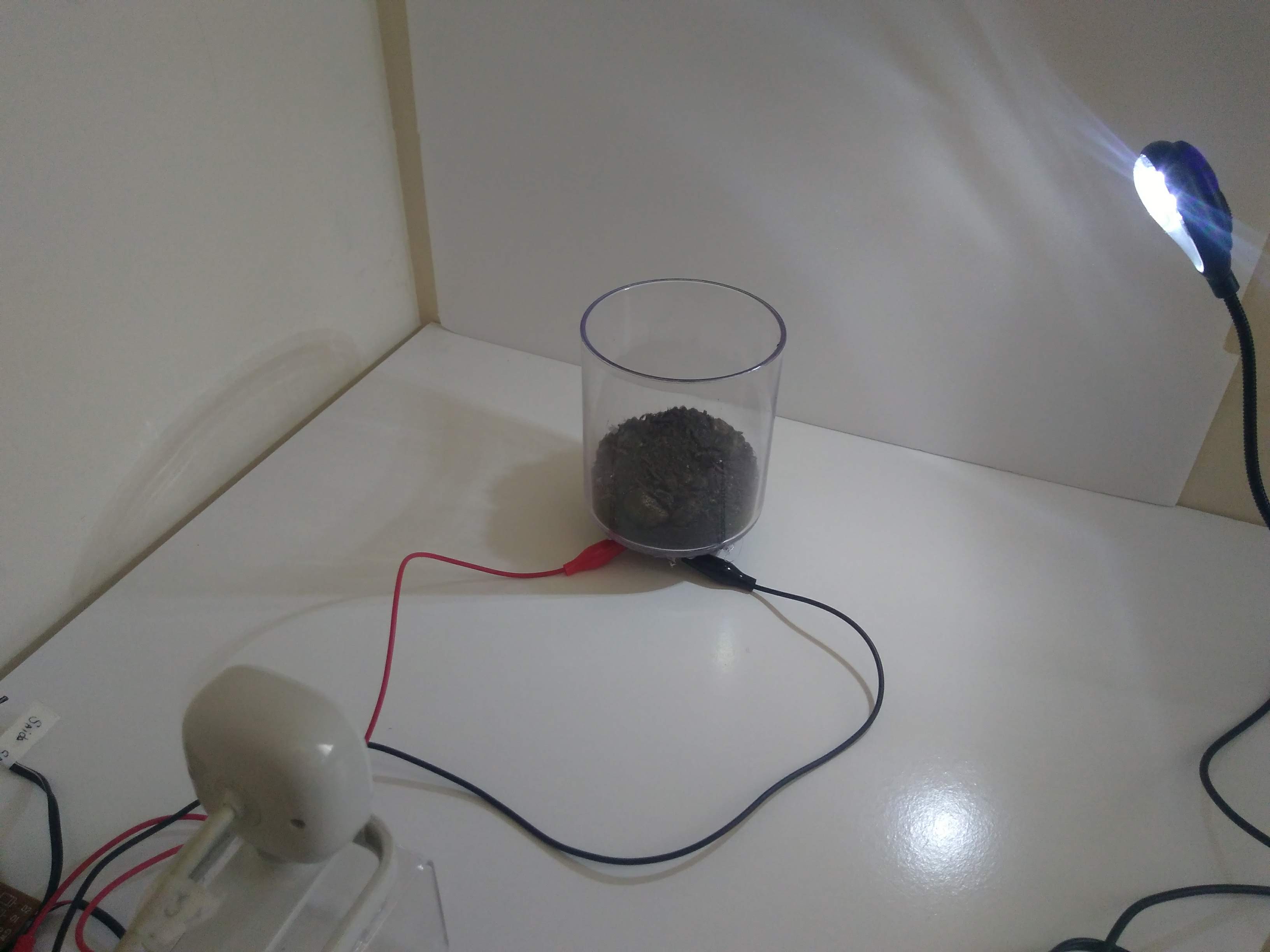

Muitas vezes em meu cotidiano escuto frequências de sons meditativos para me concentrar e, certa vez, tive o ímpeto de relacionar essas frequências sonoras com uma planta. Assim, com o nome provisório de Equalizador de Chakras realizei experiências com sementes plantadas em um vaso mantendo-as expostas aos sons meditativos e observando suas reações.

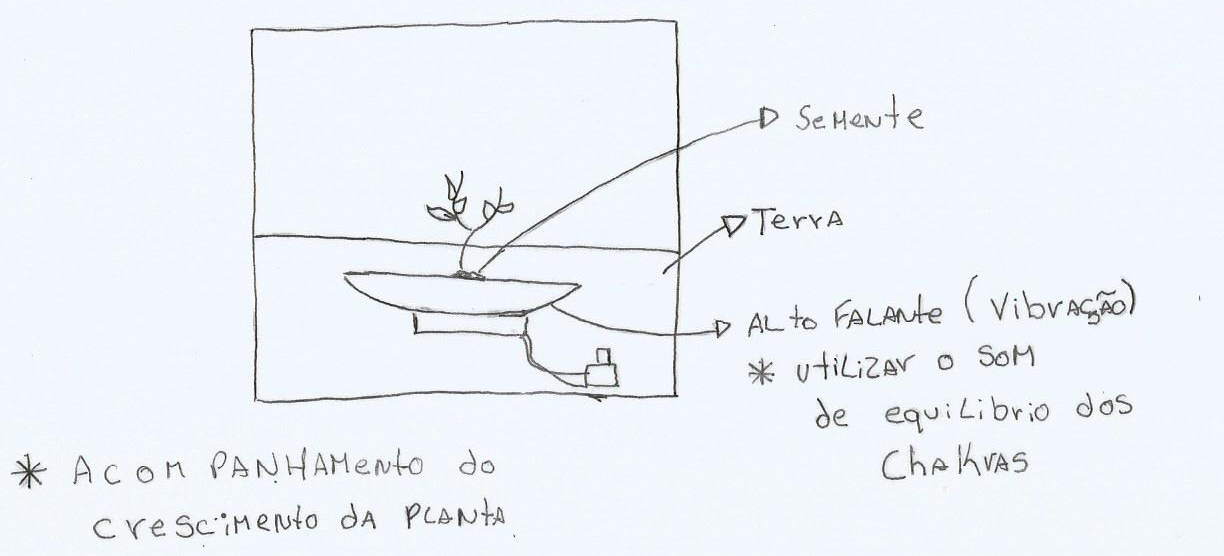

Desenho de projeto. 2018

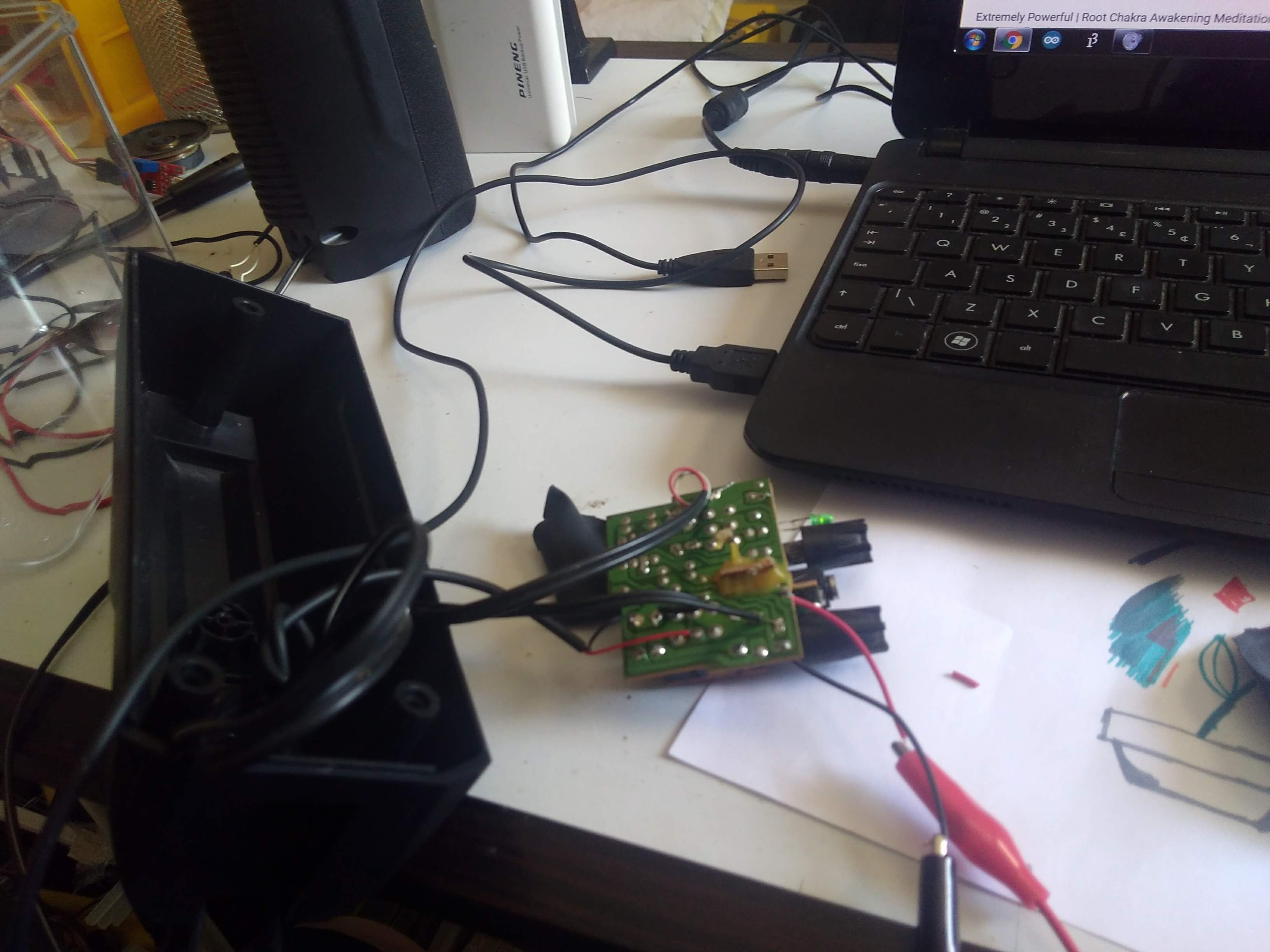

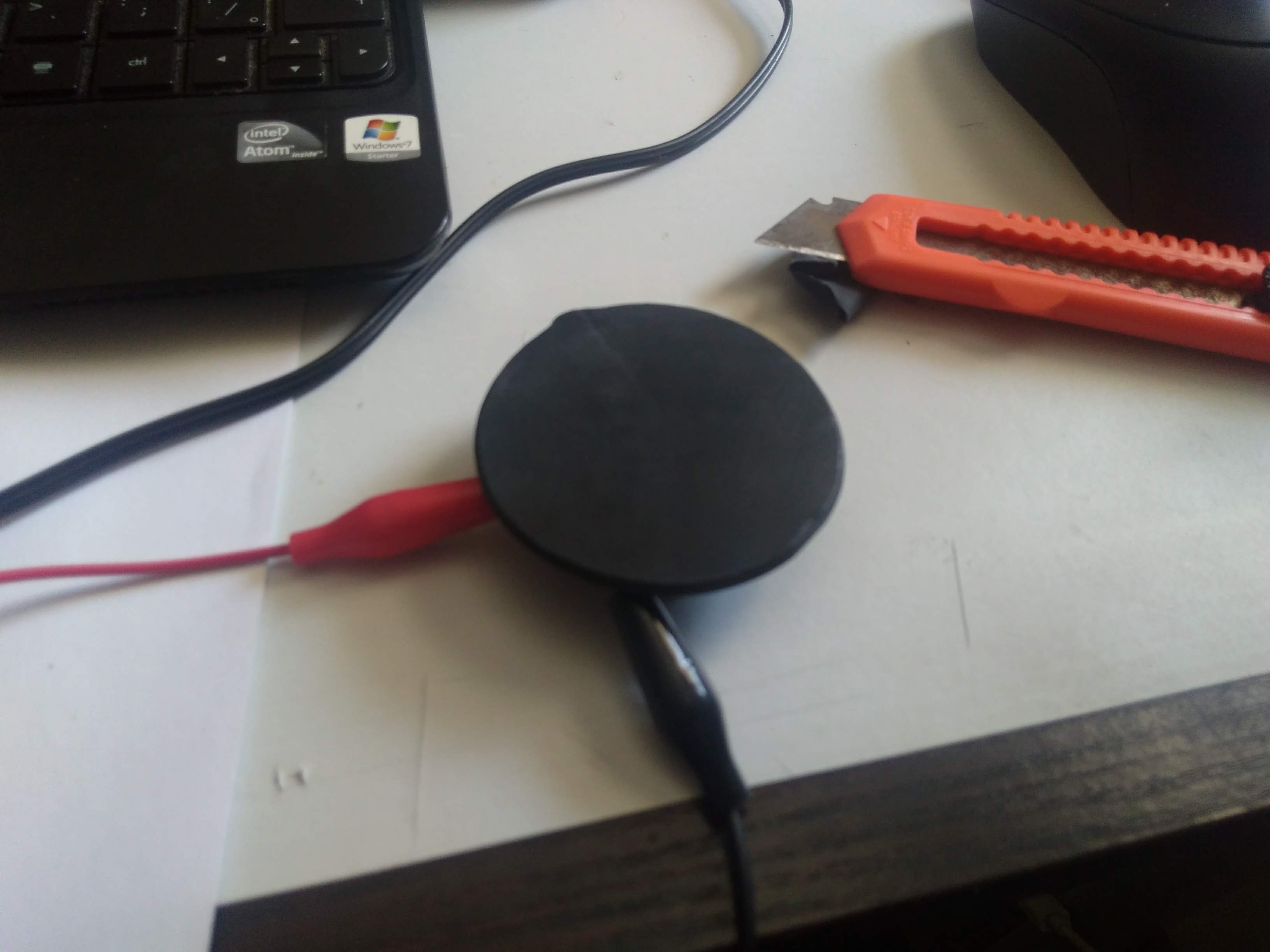

Em meus projetos o desenho é a base do planejamento, é um primeiro protótipo para auxiliar na concepção e na construção da obra. A partir do desenho de Equalizador de Chakras comecei a desenvolver a parte estrutural do protótipo: Usando uma caixa amplificada antiga, daqueles modelos usados em computador, extrai a placa de controle de volume e o amplificador, ali coloquei uma fina camada de látex (um balão de festa) que ficava em contato com a terra para proteger o falante durante a regar da planta.

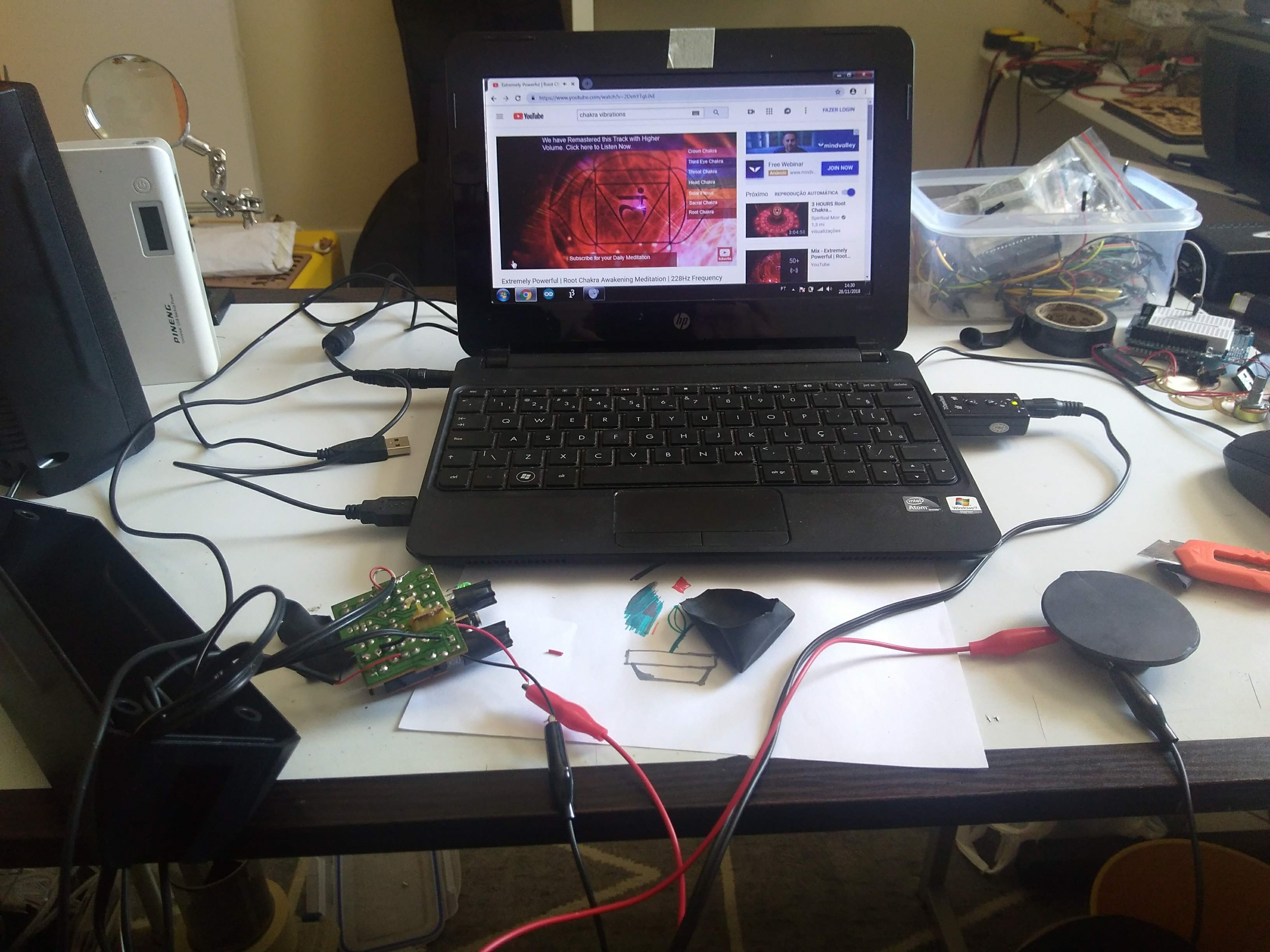

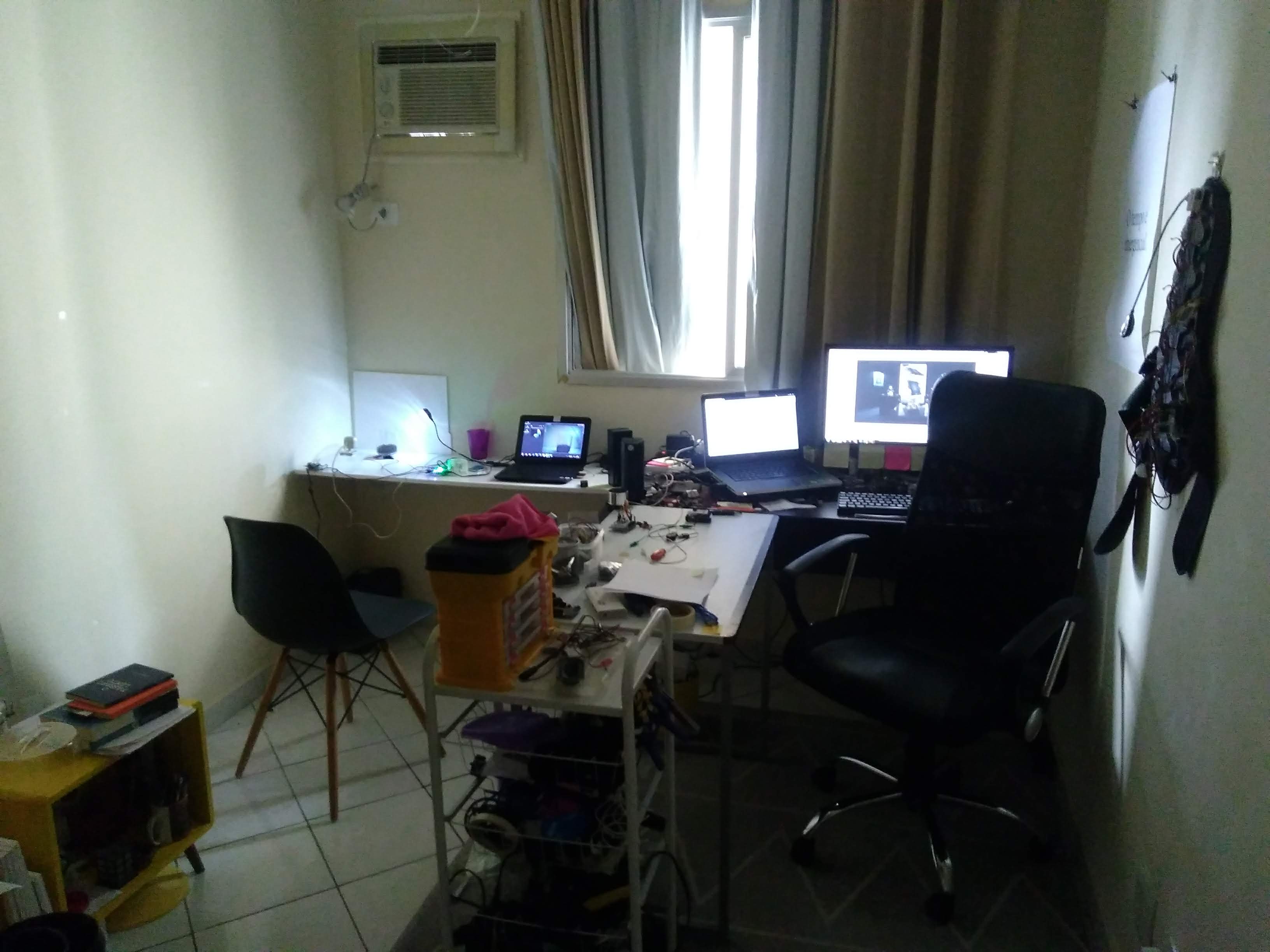

Imagem do atelier. 2018

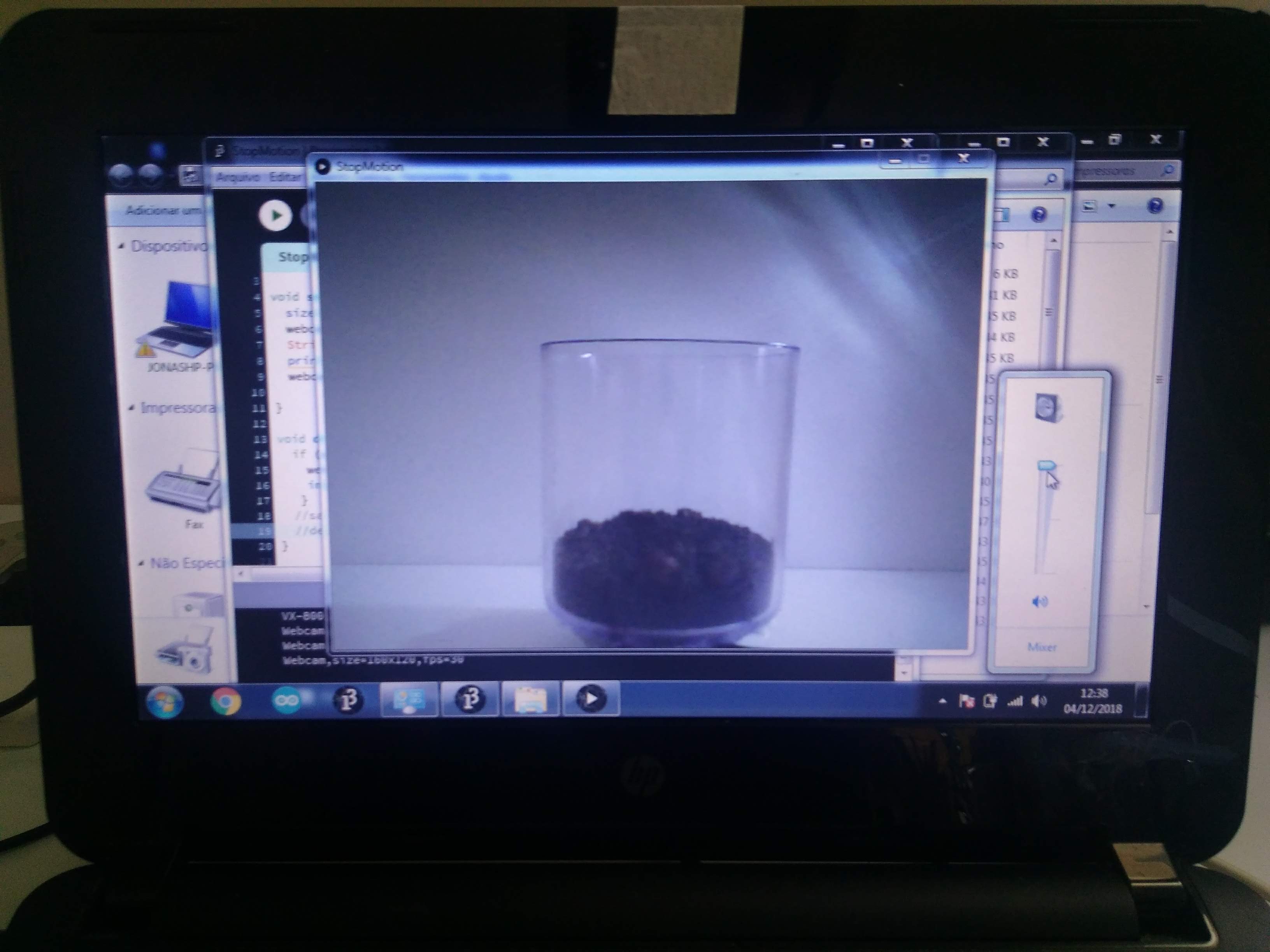

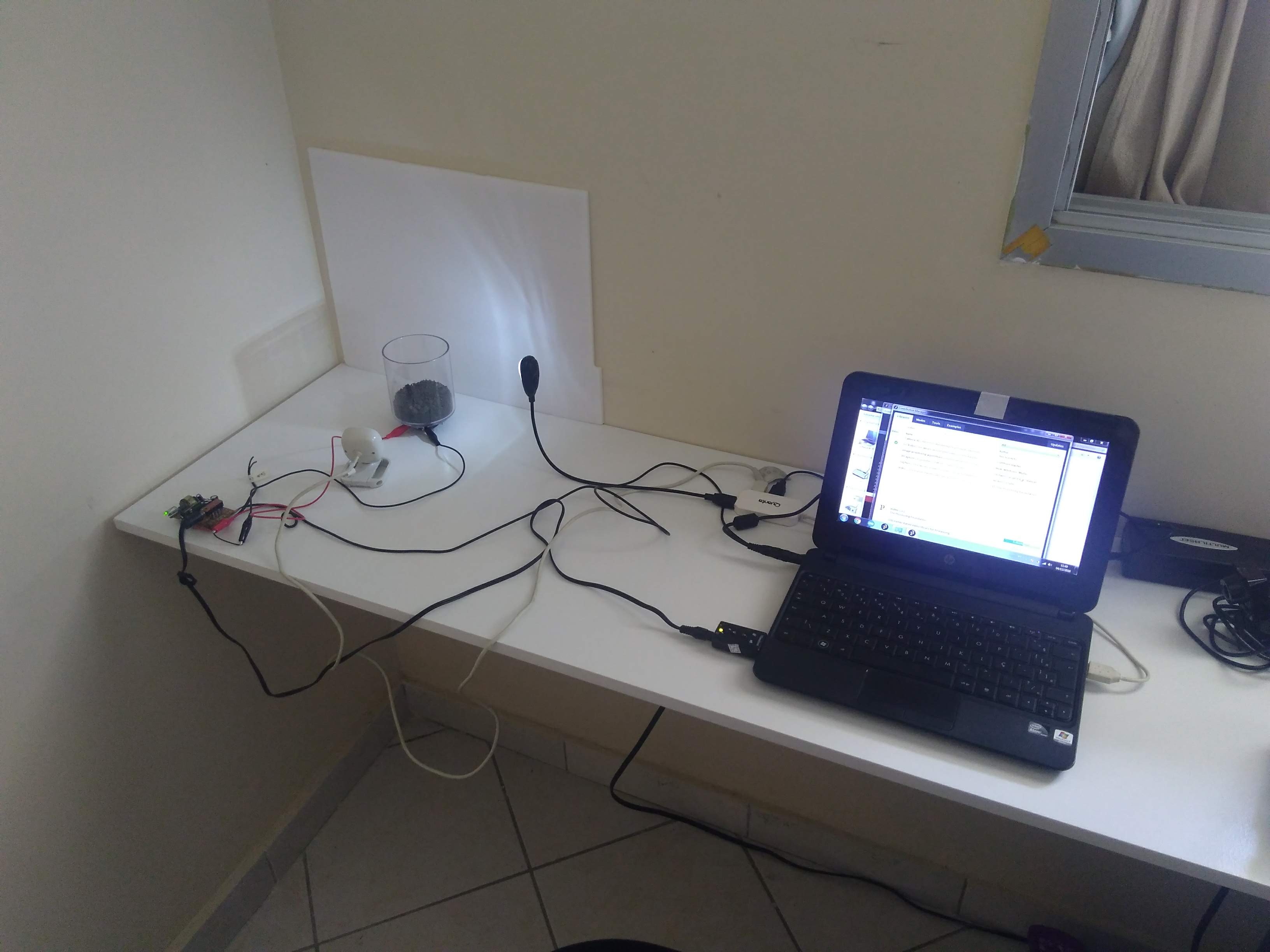

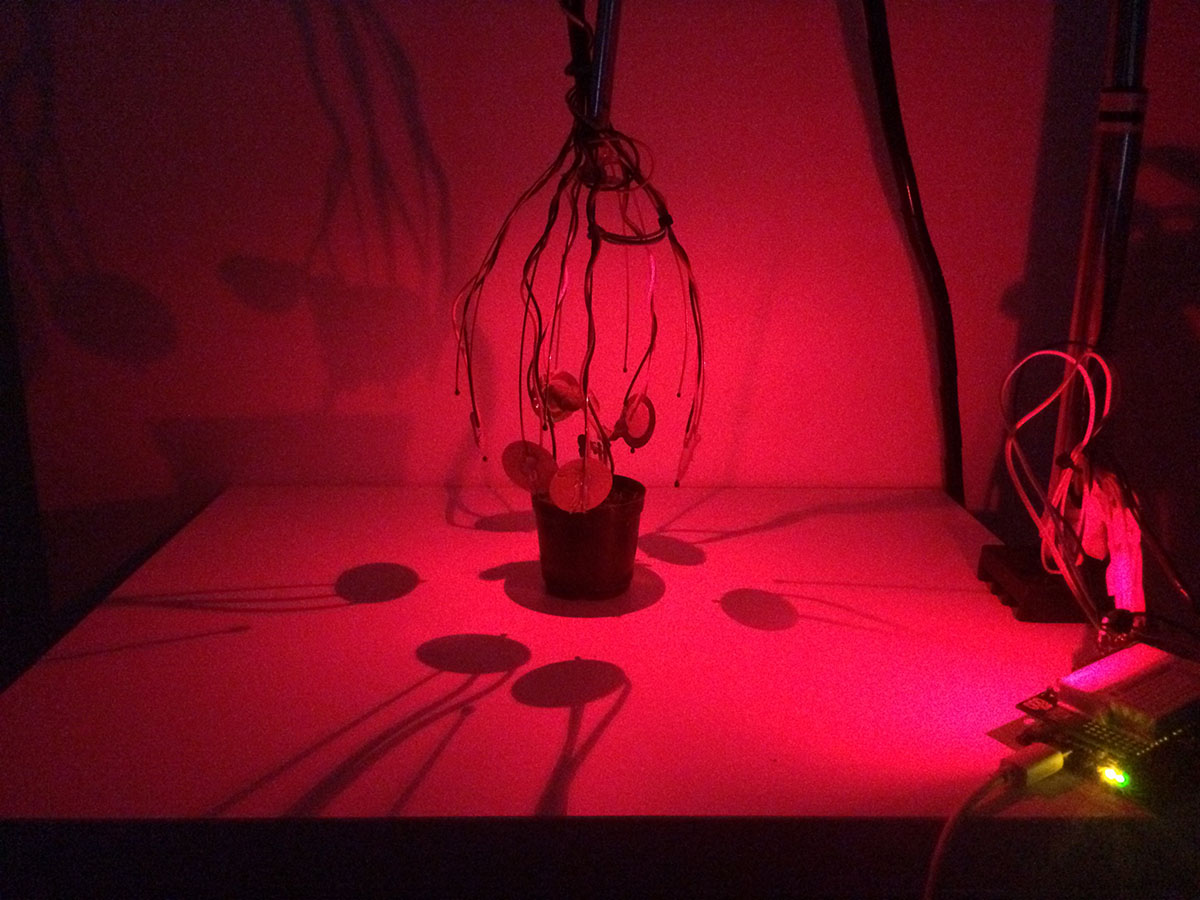

Durante a pesquisa estudei sobre a germinação de plantas e os fatores que afetam seu crescimento, além disso, investiguei outros objetos e equipamentos cotidianos que pudessem ser utilizados nos experimentos. Um deles foi uma espécie de estrutura metálica com várias hastes curvadas, um objeto feito para massagear a cabeça, comprado em uma banca de rua. Nas pontas de cada haste fixei pequenos alto-falantes que além do som emitem vibração, são componentes eletrônicos usados em brinquedos e objetos sonoros de simples emissão. Na haste central do massageador instalei uma micro lâmpada de LED RGB, programada para emitir a luz em cores alternadas de acordo com a vibração sonora e a cor relacionada a cada um dos chakras. Em sequência o objeto vibrava, emitia um som e uma cor relacionadas a um chakras, instantes depois alternava para outro som e cor de outro chakras e assim sucessivamente até completar o ciclo dos sete chakras. Utilizei um recipiente cilíndrico em acrílico incolor para plantar uma semente de feijão. Nessa experiência preliminar os registros fotográficos e audiovisuais foram insipientes.

Equalizador de chakras.

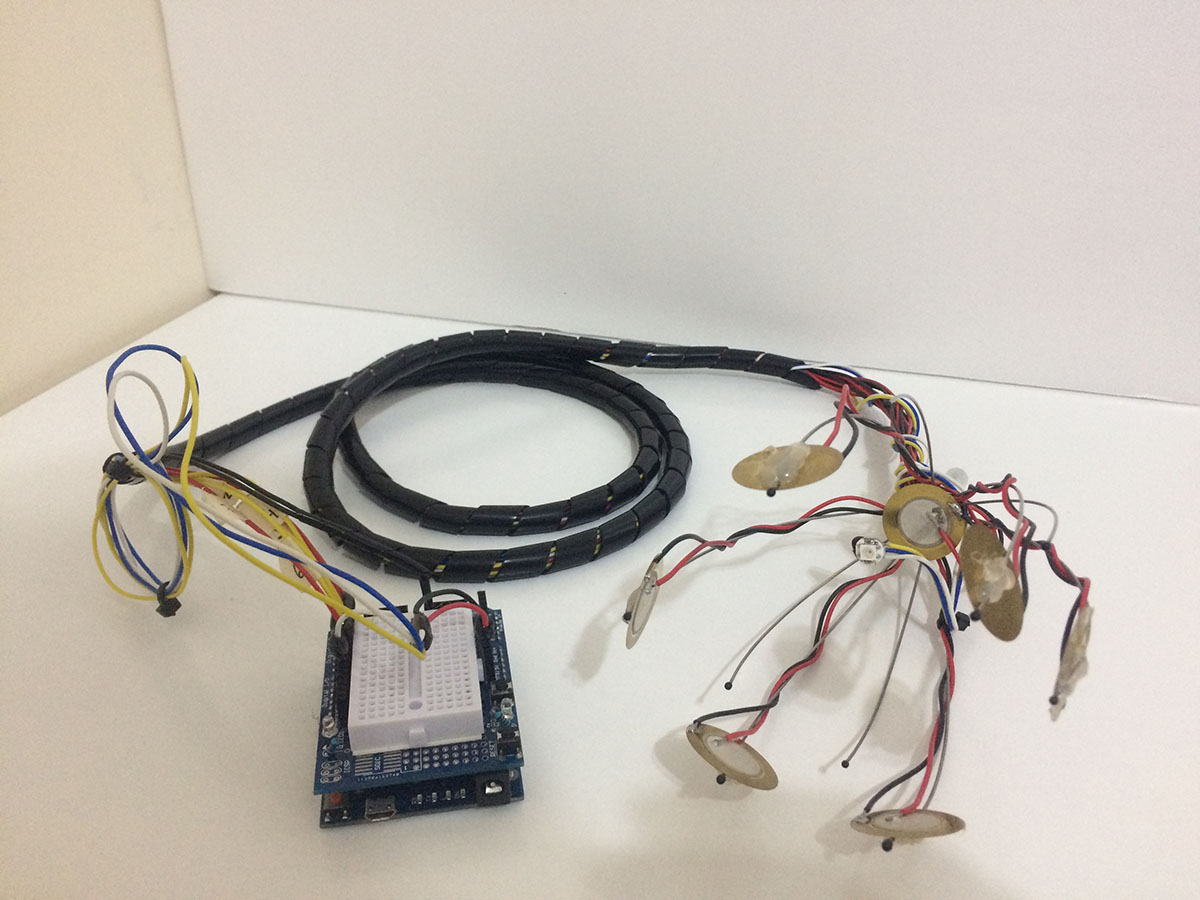

Plataforma de prototipagem eletrônica Arduino, pastilhas Piezoelétricas, micro lâmpadas LED RGB, massageador de cabeça e fiação elétrica. 2019 Equalizador de chakras. Equalizador de chakras.
Plataforma de prototipagem eletrônica Arduino, pastilhas Piezoelétricas, micro lâmpadas LED RGB, massageador de cabeça e fiação elétrica. 2019

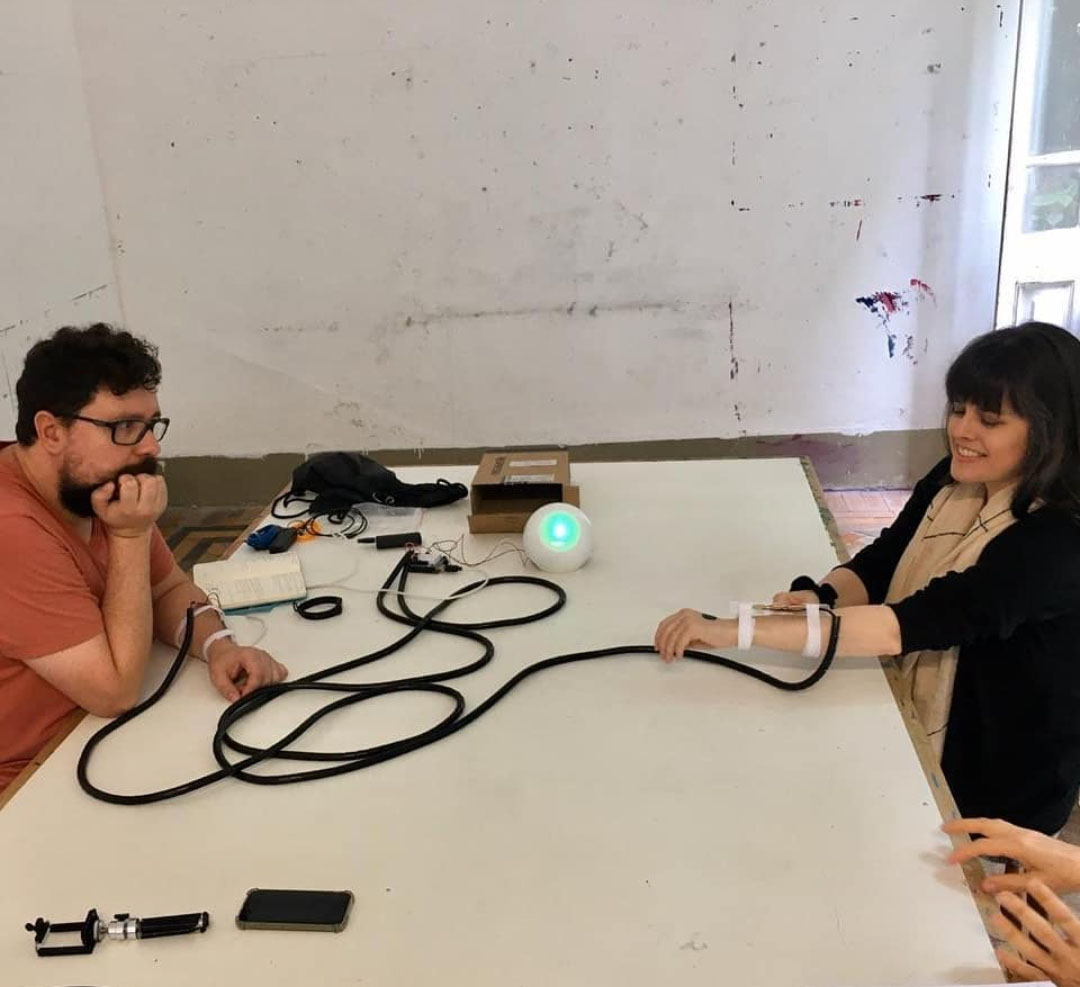

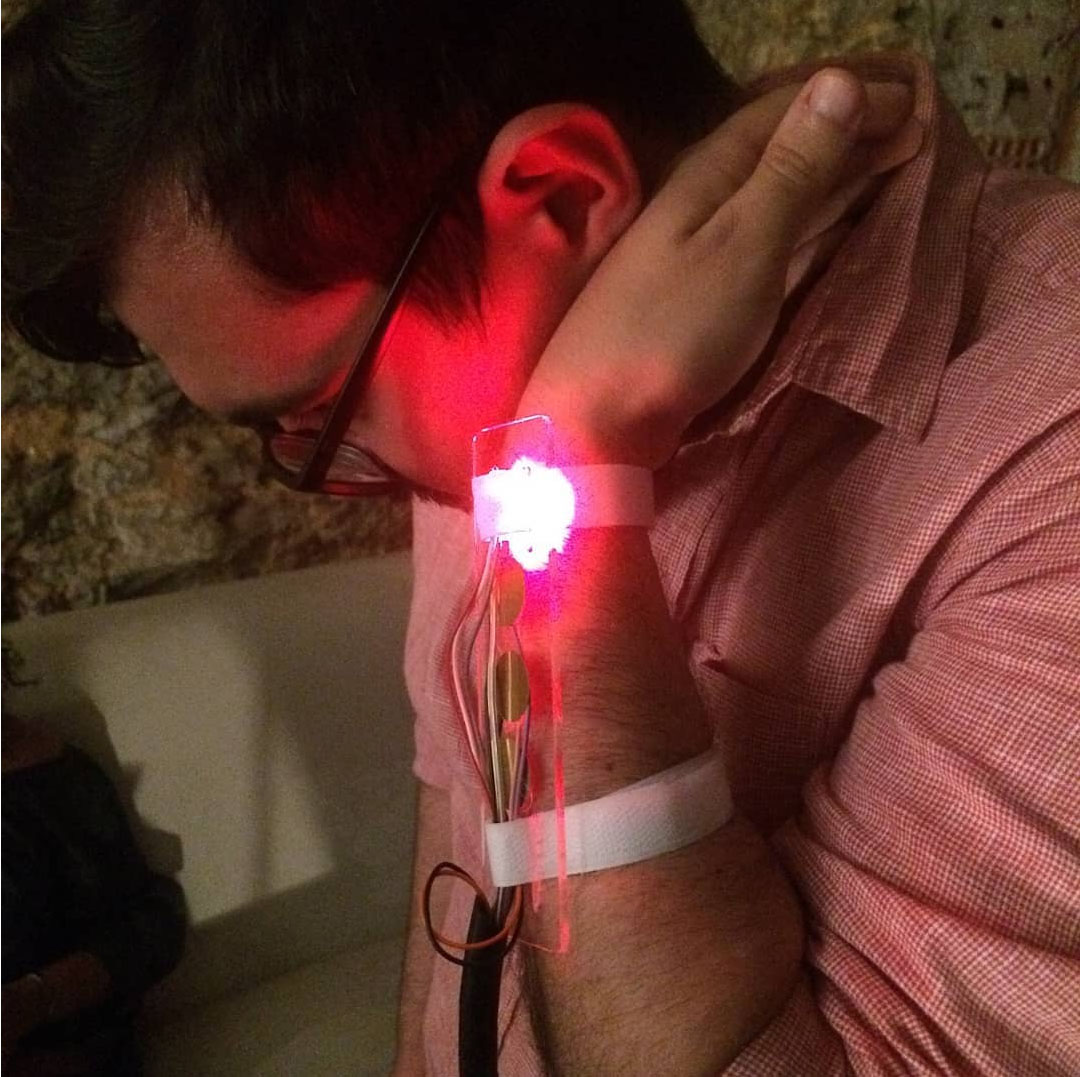

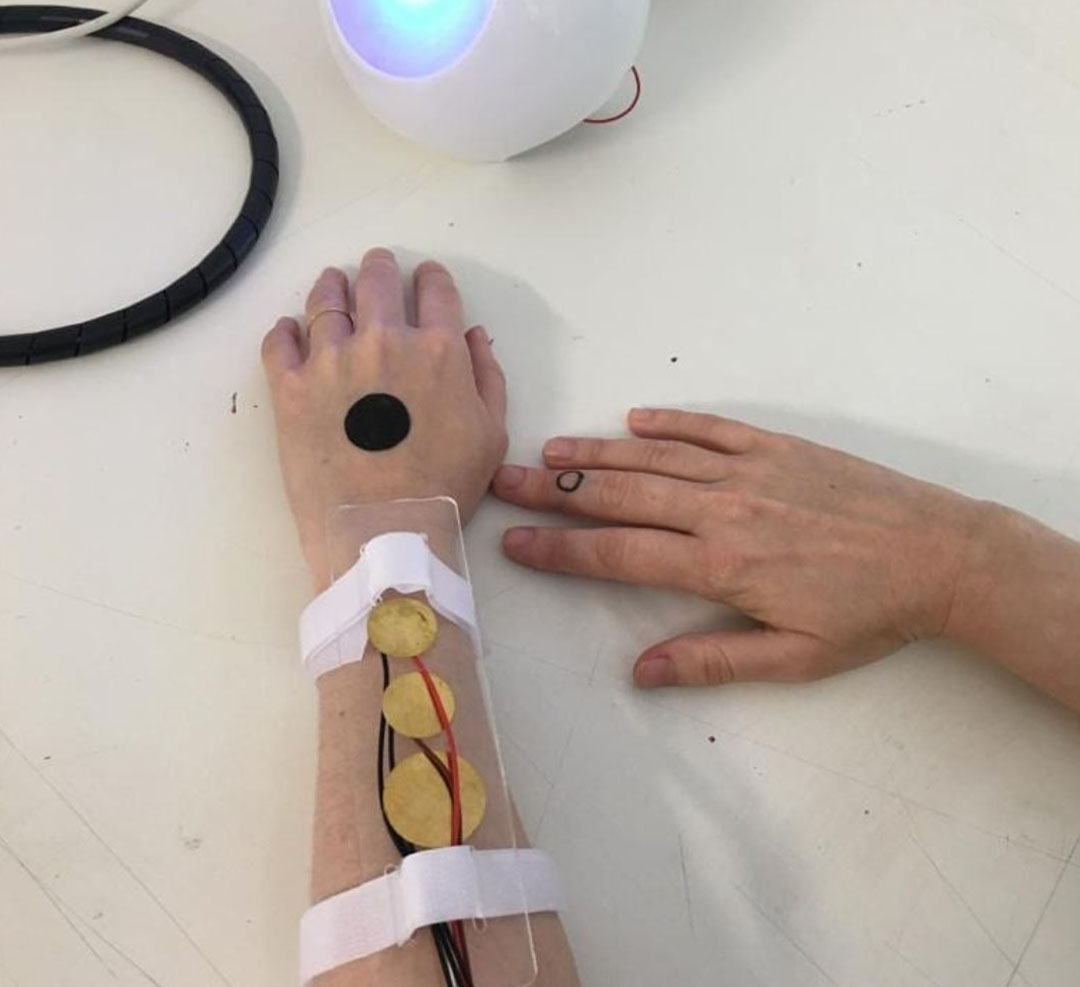

Ainda em 2019 desenvolvi uma proposta complementar a essa para ser acoplada ao corpo, nomeio o objeto como Equalizador de Chakras. São duas pulseiras presas a longos cabos ligadas cada uma a uma mesma central de controle acondicionada numa pochete. As pulseiras podem ser usadas por duas pessoas e emitem de forma aleatória os sons e as luzes relacionadas aos chakras. Essa proposição foi realizada como experimentação de curta duração durante uma mostra cultural, portanto ainda não há desdobramento da pesquisa com a utilização do objeto a longo prazo.

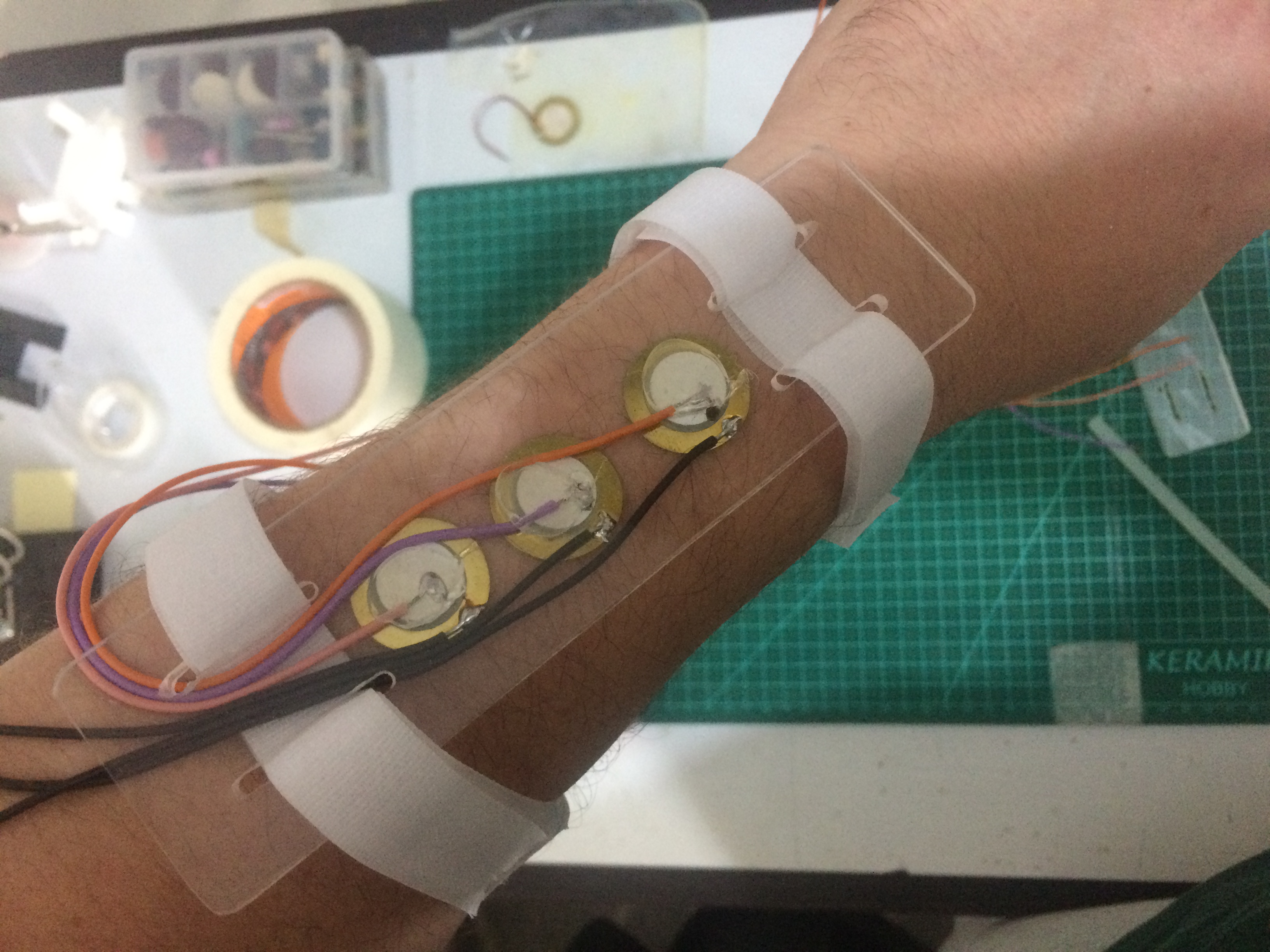

Equalizador de chakras (pulseiras).
Plataforma de prototipagem eletrônica Arduino, pastilhas Piezoelétricas, micro lâmpadas LED RGB, placa de acrílico incolor, velcro e fiação elétrica. 2019

No desenvolvimento do projeto Máquina Sensível retomei a pesquisa para criação de um vestível relacionado aos chakras, dessa vez um formato mais próximo da X-plorer. Para saber mais sobre a obra X-plorer acesse o link: Sobre a X-Plorer

Compartilho um resumo do processo de construção, concepção e programação de uma obra vestível similar a X-plorer, como tutorial para o desenvolvimento de projetos semelhantes a ele ou adaptados conforme a criatividade de cada um.

1- Defina o que quer desenvolver

Esquematize sua ideia com palavras-chave e ilustrações que auxiliem na visualização das etapas e materiais necessários para o desenvolvimento do seu projeto. Exemplo de palavras-chave usadas para a Mochila Equalizadora de Chakras: Obra vestível; Mochila; Estímulos sensoriais; Luzes coloridas, sons, vibrações; Chakras; Meditação; Arduino; LED; Piezo.

2 - Desenhe o projeto

A partir do esquema anterior, pense no que será necessário para materializar sua ideia. Elenque as fases de desenvolvimento do protótipo, os materiais, dispositivos e recursos que serão utilizados. Busque nos materiais cotidianos os elementos dos quais poderia lançar mão. Faça croquis e esboços para auxiliar na materialização de cada fase da construção.

3 - Materiais

Nesse processo a fim de facilitar as conexões e o tempo de construção da obra optei por trabalhar com os sensores da Grove. Pra você que não conhece e não está muito habituado a trabalhar com o arduino e sensores diversos a Grove tem uma conexão que facilita o desenvolvimento do seu projeto. Quando trabalhamos com arduino temos diversos sensores, esses podem ser acoplados a uma protoboard e em seguida através de fios ligamos esses sensores ao arduino. Quando trabalhamos com esses modelos de fácil conexão como o da Groove, pulamos a etapa de ter que conectar fio por fio. Vou compartilhar aqui com vocês os sensores que usei:

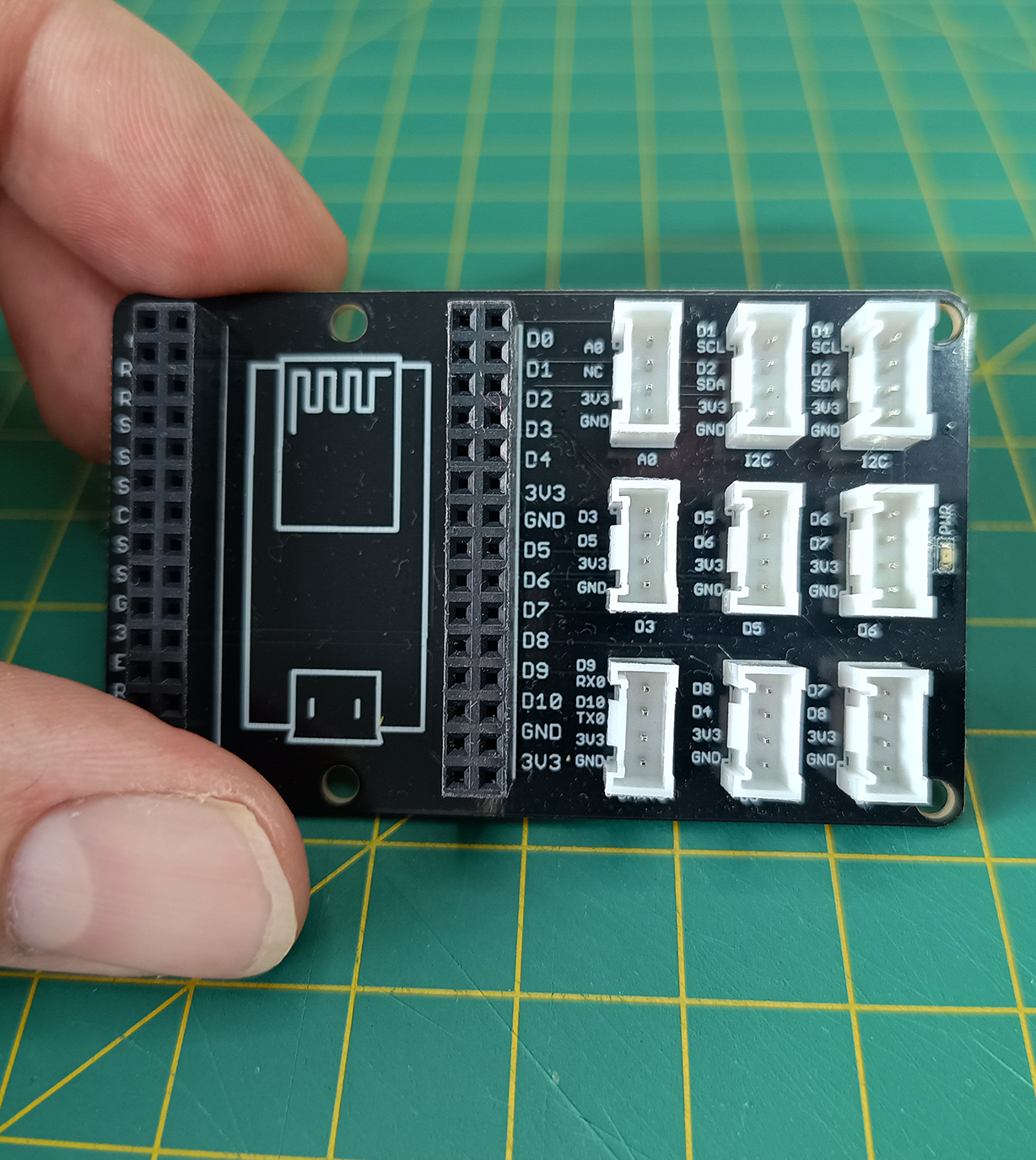

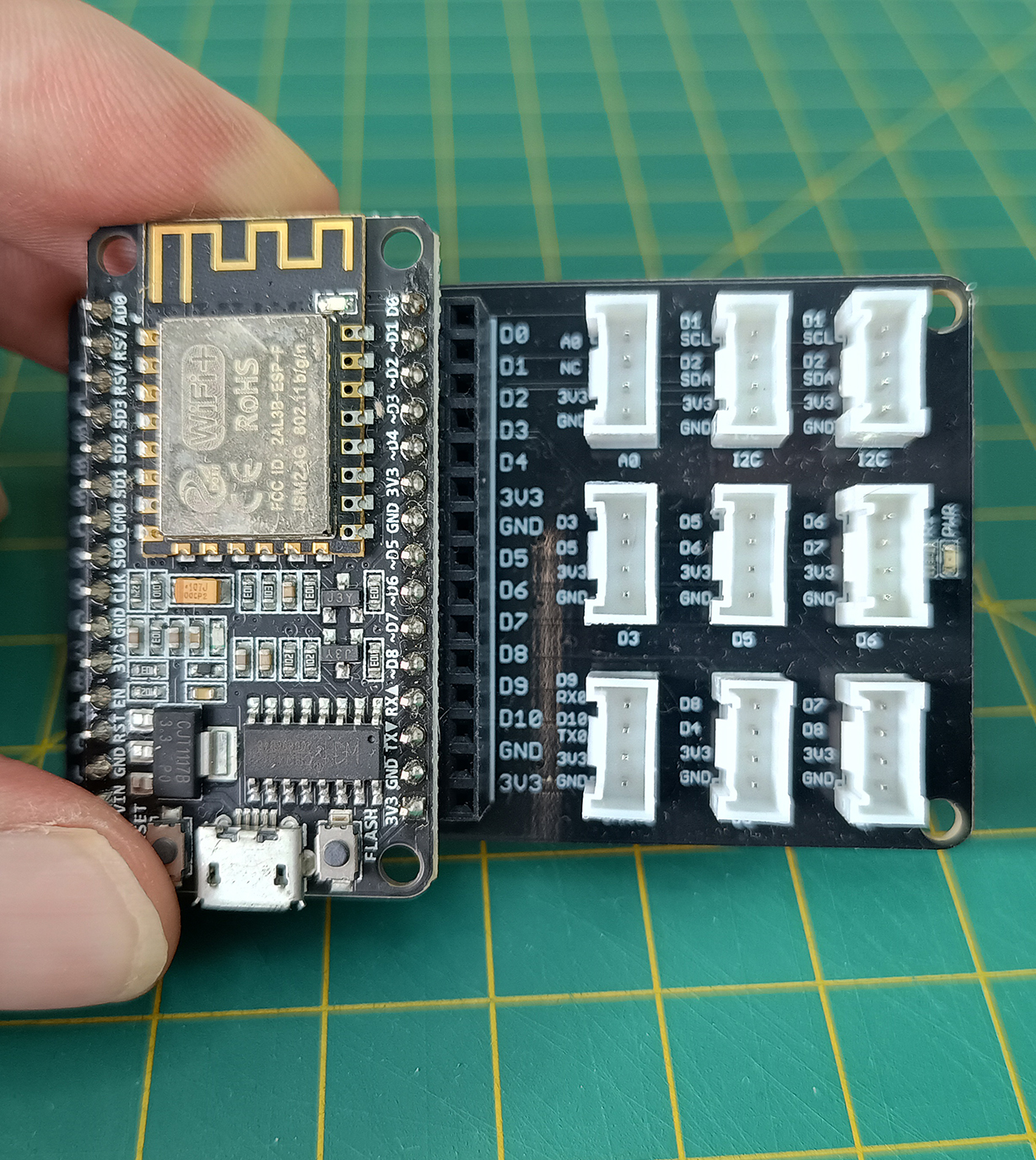

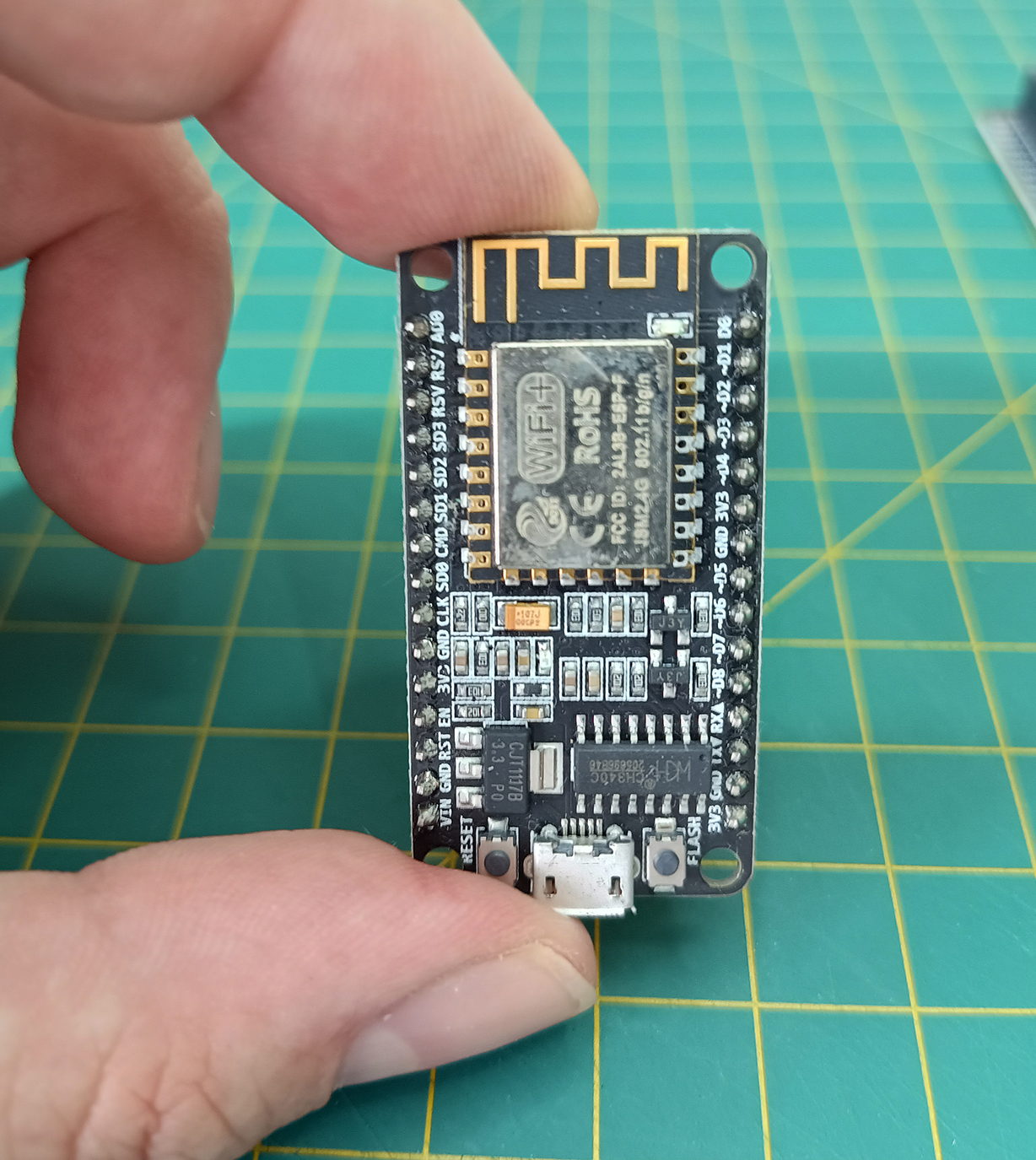

Nesse processo usei uma Base Shield para NodeMCU da Grove e Módulo WiFi ESP8266 NodeMcu ESP-12. Esses dois componentes vão acoplados um ao outro. O Módulo WiFi ESP8266 praticamente executa o mesmo papel do Arduino, porem tem a capacidade de conexão com a internet. Já a Base Shield para NodeMCU possibilita acoplar os sensores que vamos usar no processo. Os sensores que vou usar nessa experiência são:

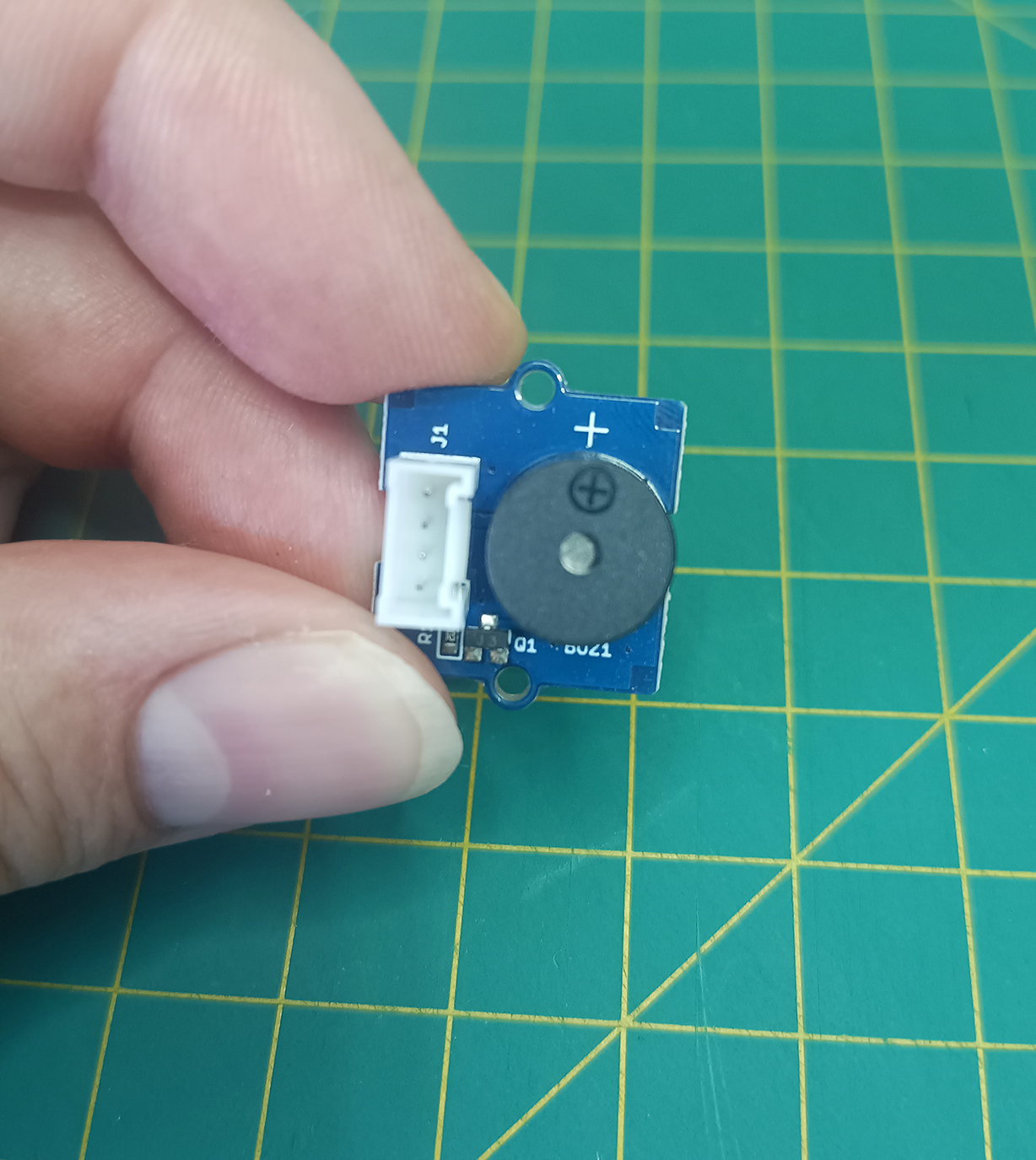

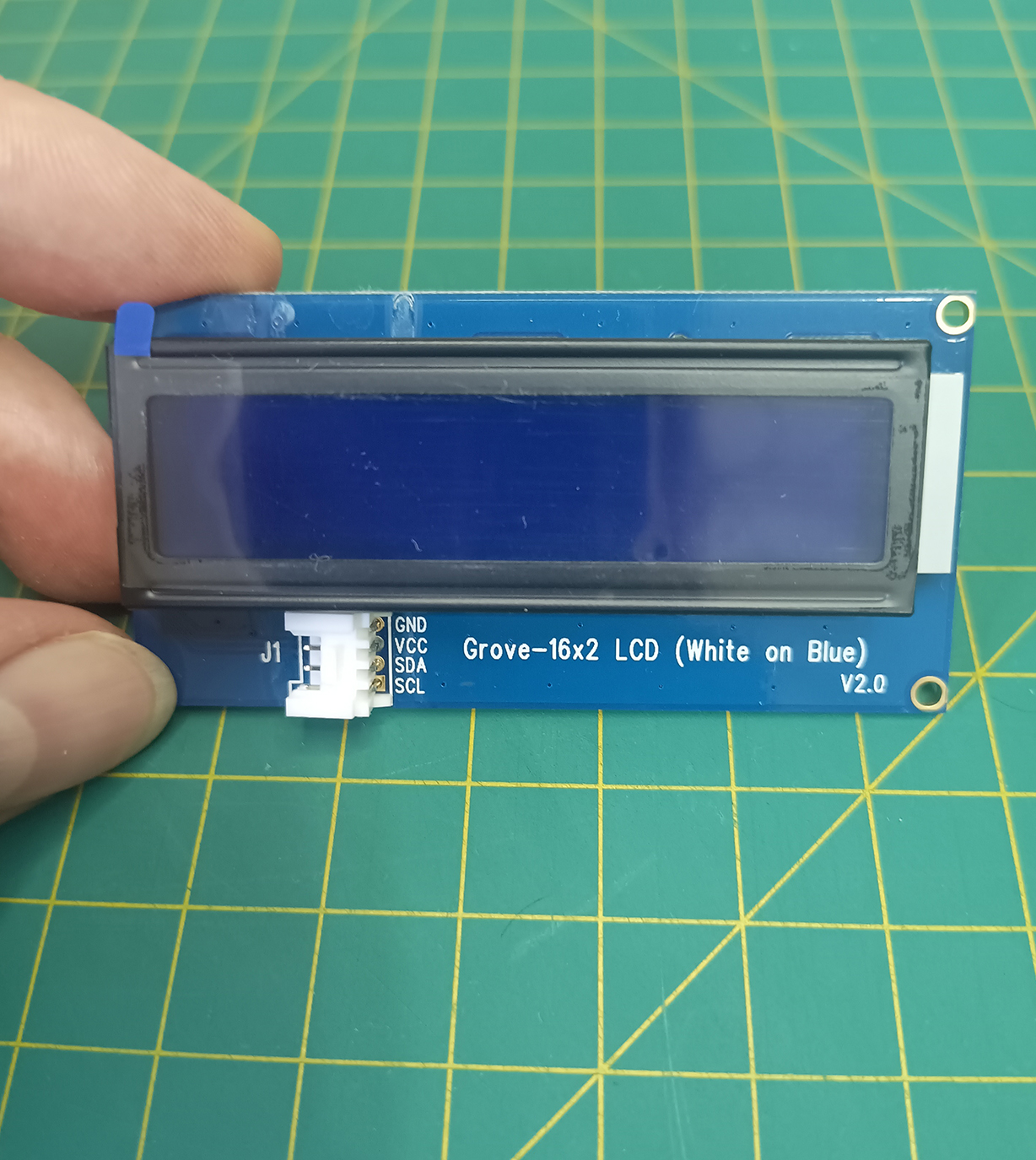

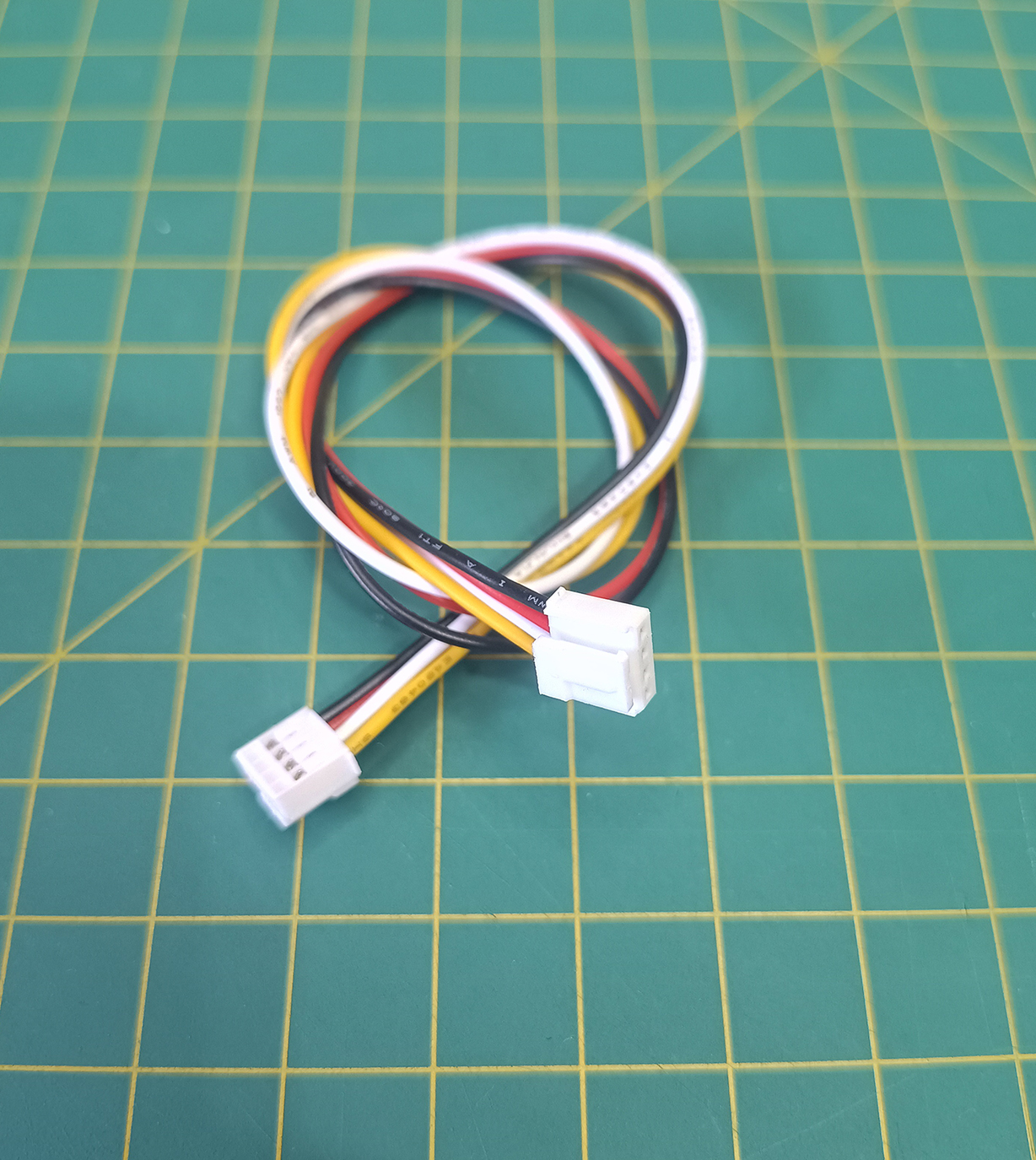

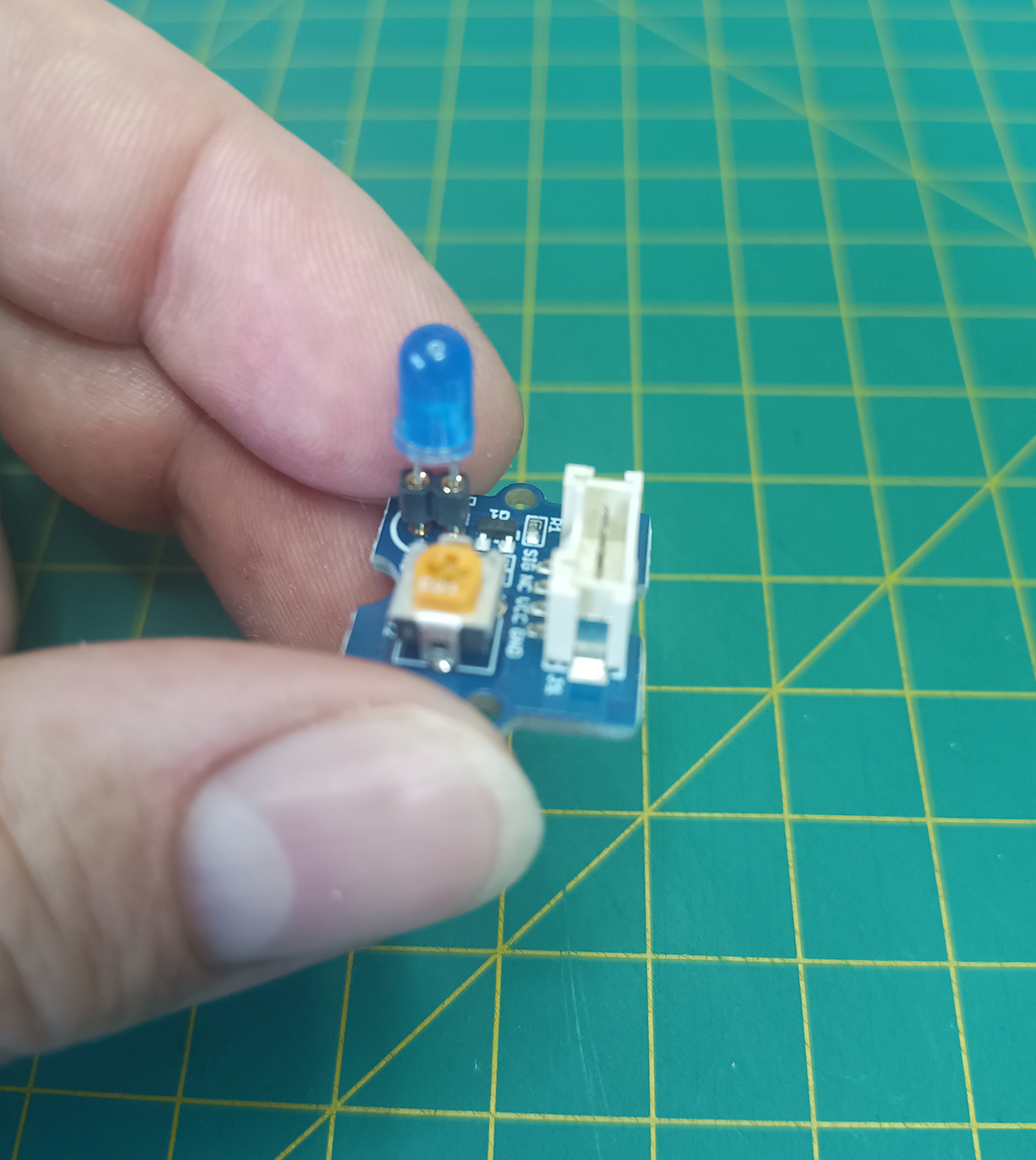

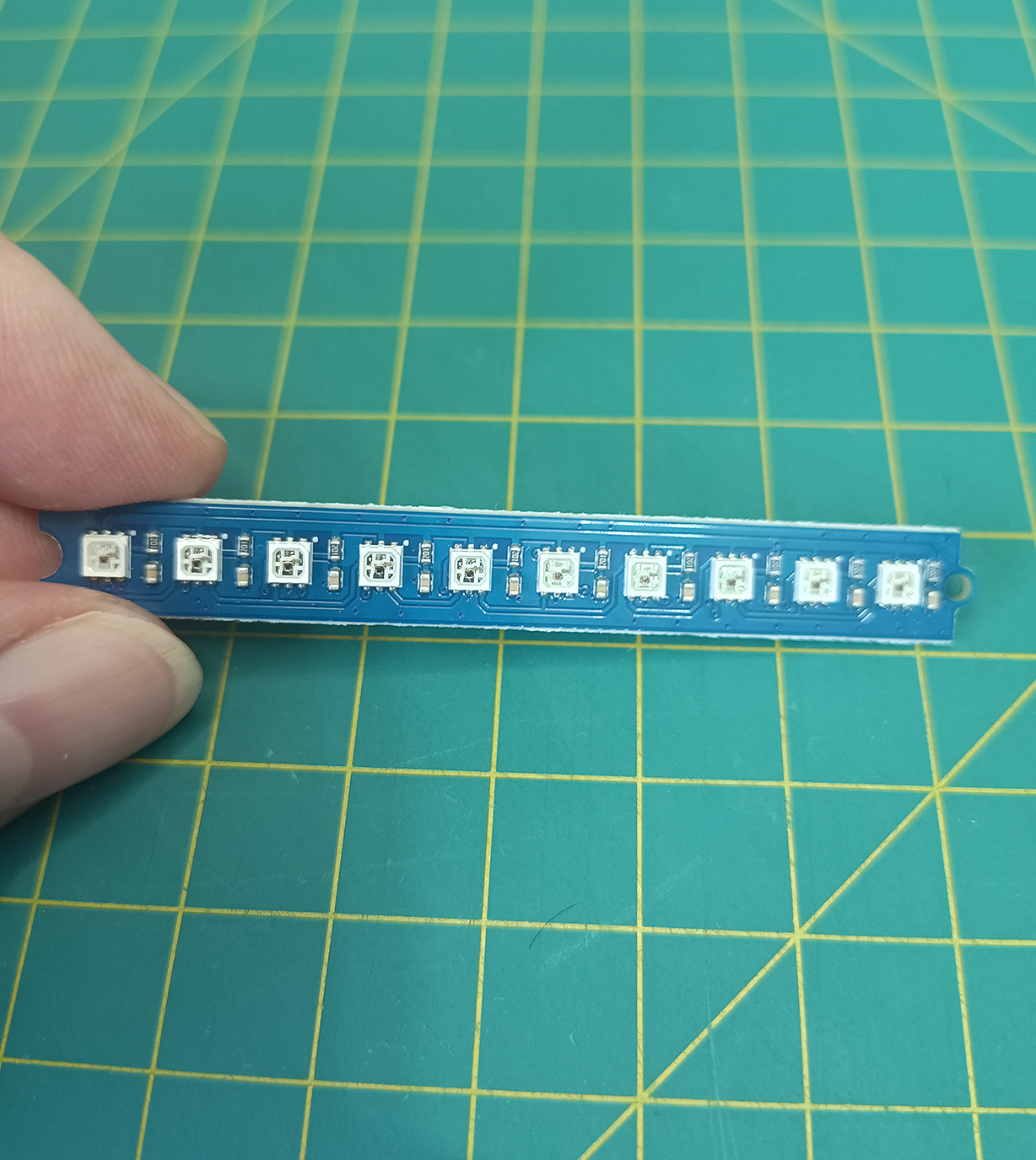

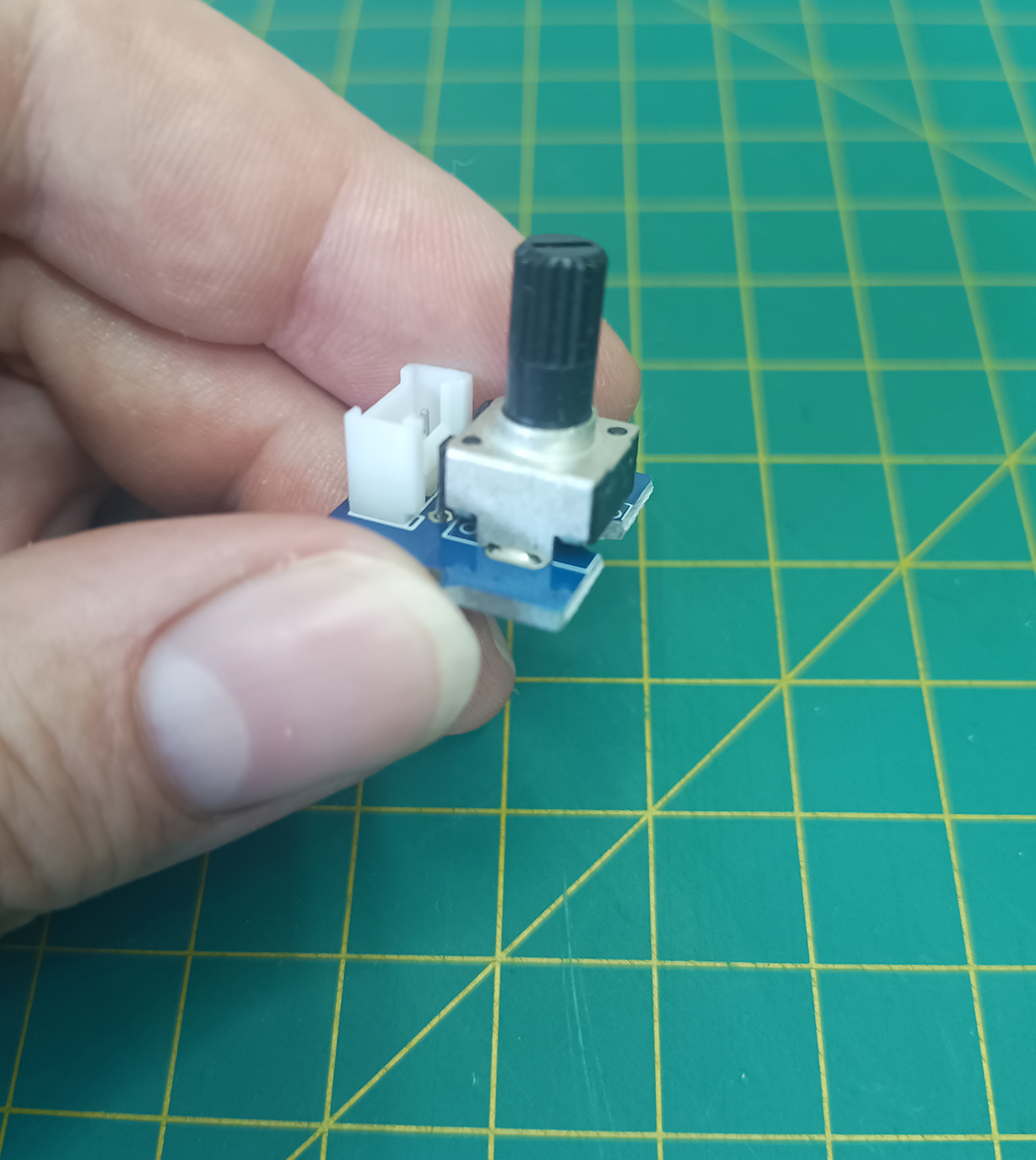

O primeiro sensor é um sensor buzzer, ele emite frequências sonoras polifônicas, um tipo de som muito encontrado em brinquedos e celulares bem antigos, uma época que os celulares não tinham o toque da chamada em MP3. O Segundo sensor é um sensor de ângulo/potenciômetro, esse sensor a medida que o botão é rotacionado é alterado o valor de resistência por exemplo um dispositivo de som ou de luz pode ser controlado por esse sensor, alterando assim o seu volume ou luminosidade. O Módulo led é um módulo que você pode intercambiar a cor do led, é um módulo simples. O Display LCD Grove possibilita exibir informações, funciona como uma tela que podem exibir dados da programação de forma escrita ou numérica. A linha led RGB possibilita trabalhar com leds de forma independente em linha. Os cabos de conexão Grove são utilizados na conexão entre os sensores e módulos a Base Shield para NodeMCU como na imagem abaixo.

Conexões e programação

Programando e testando o potenciometro

A primeira conexão que vamos estabelecer é com o potenciômetro. Essa conexão possibilita, por exemplo, controlar a luminosidade de um led. Nesse processo que compartilho aqui o potenciômetro vai ser a chave para a escolha dessa nossa mochila equalizadora de chakras. A partir da rotação do botão poderemos selecionar qual o Chakra que a mochila emitirá luz e som.

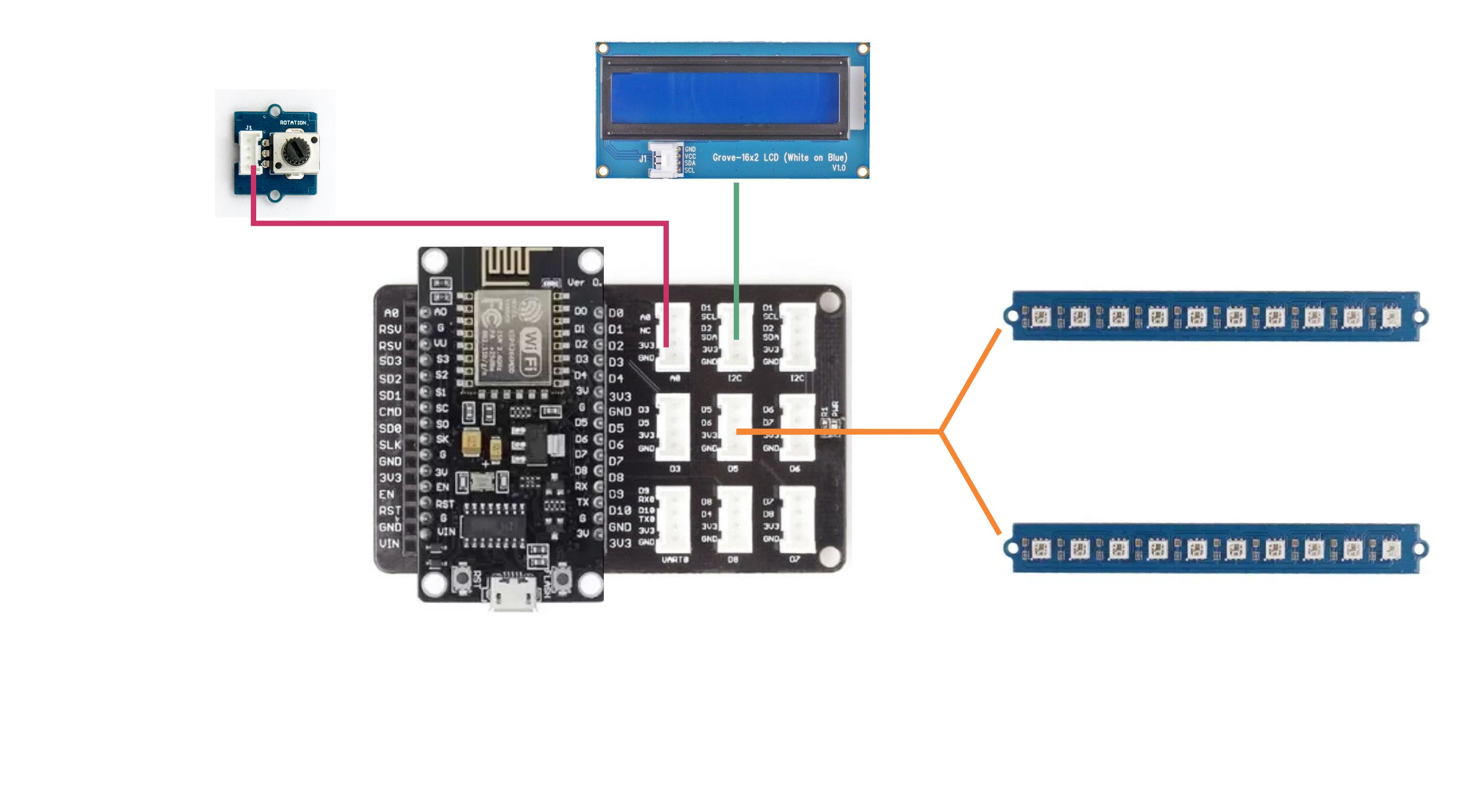

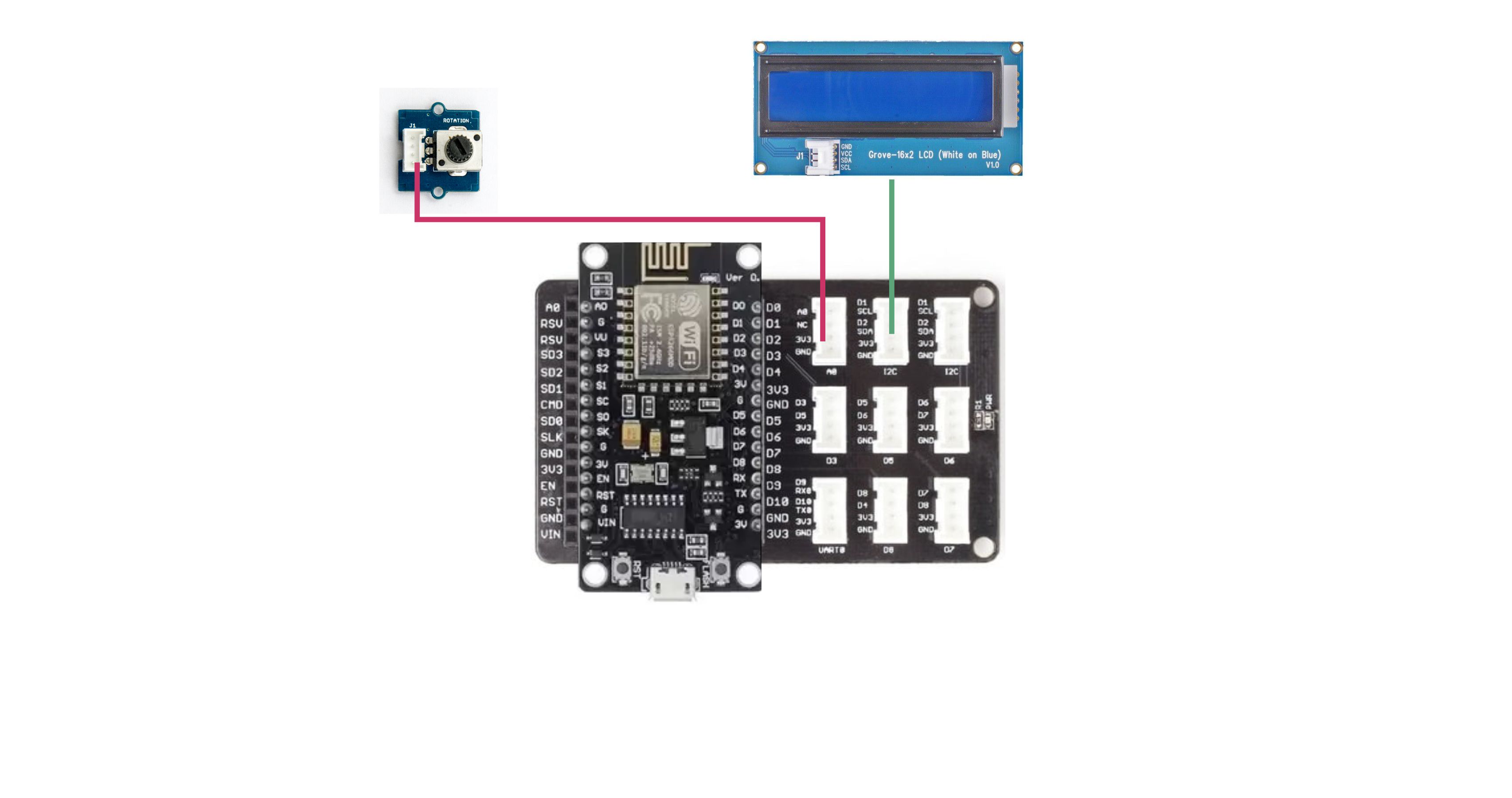

Compartilho aqui o mapa dessa conexão.

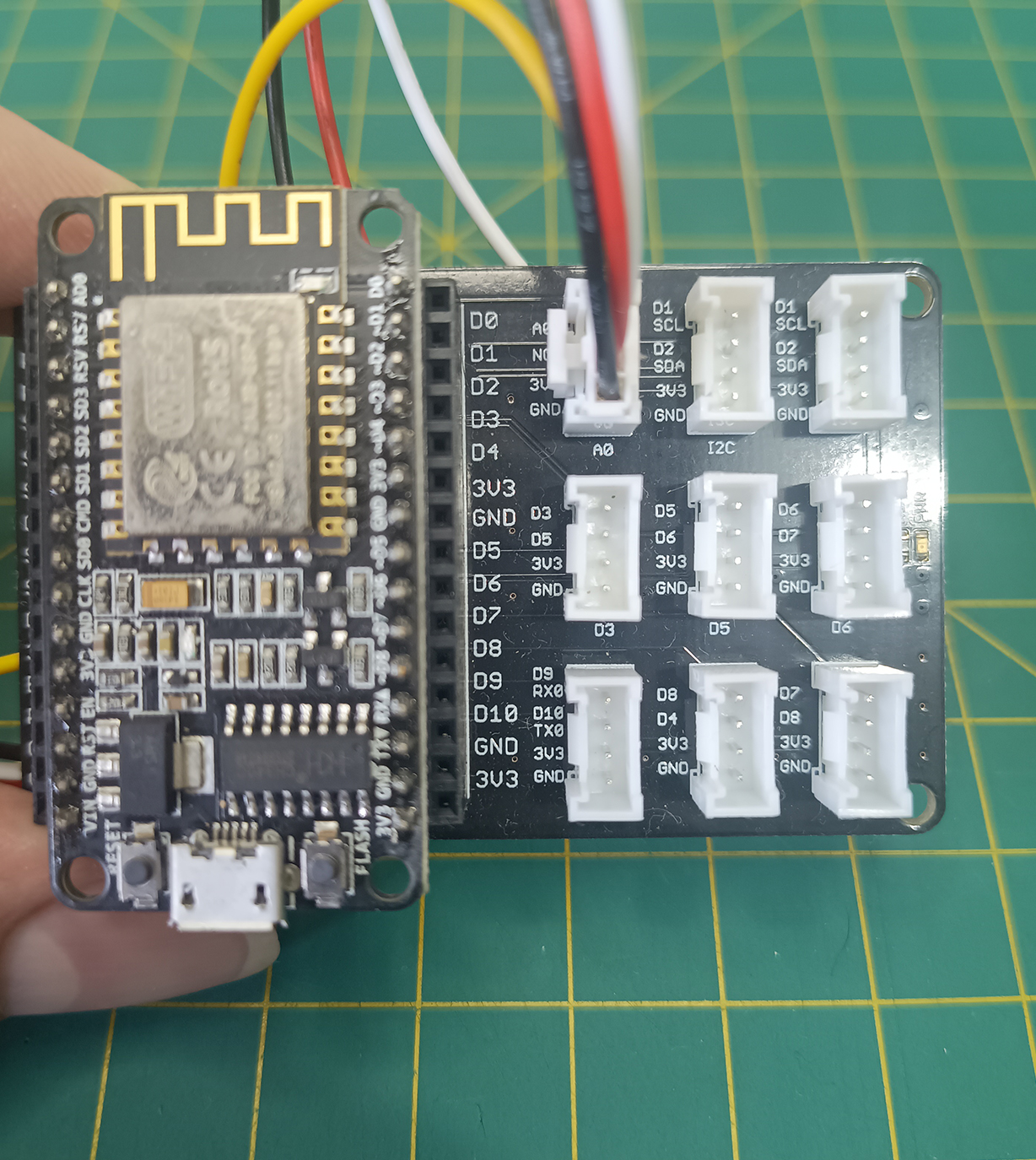

Compartilho aqui o mapa dessa conexão. Utilizaremos a entrada A0 da Base Shield para NodeMCU Grove. Afim de ter uma resposta dessa seleção ao selecionarmos com o botão já vamos utilizar o shield LCD Grove que vamos conectar a entrada I2C.

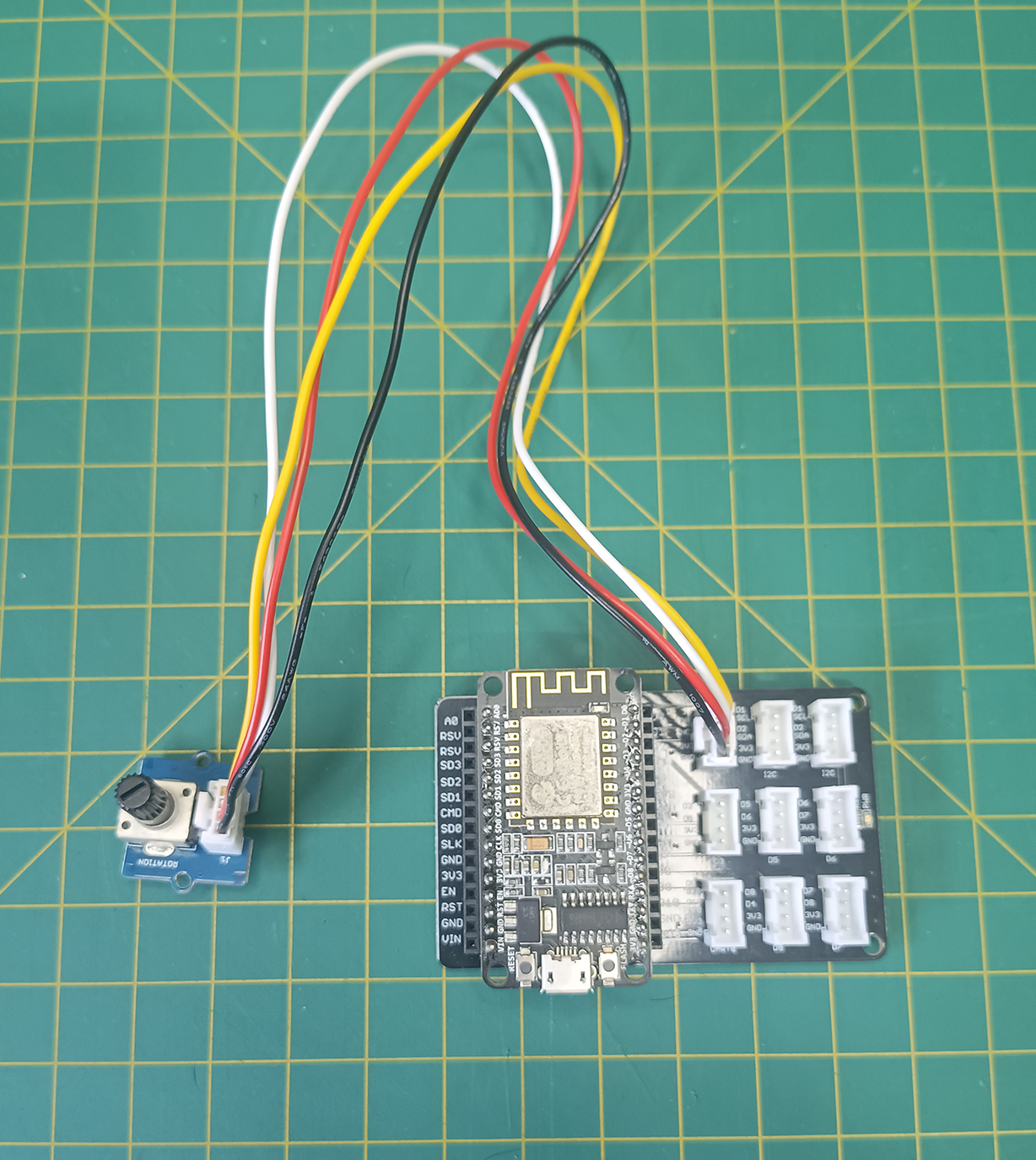

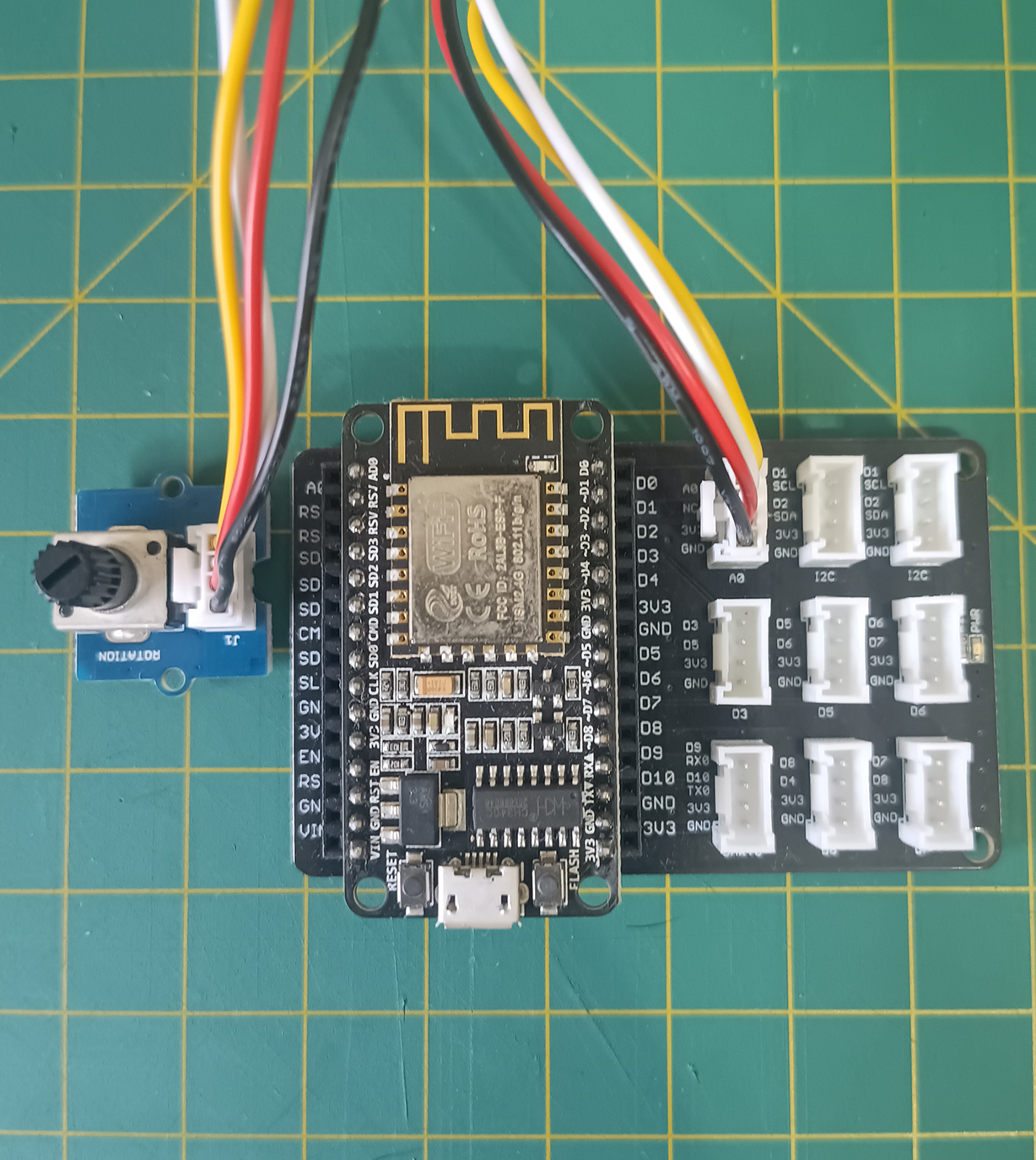

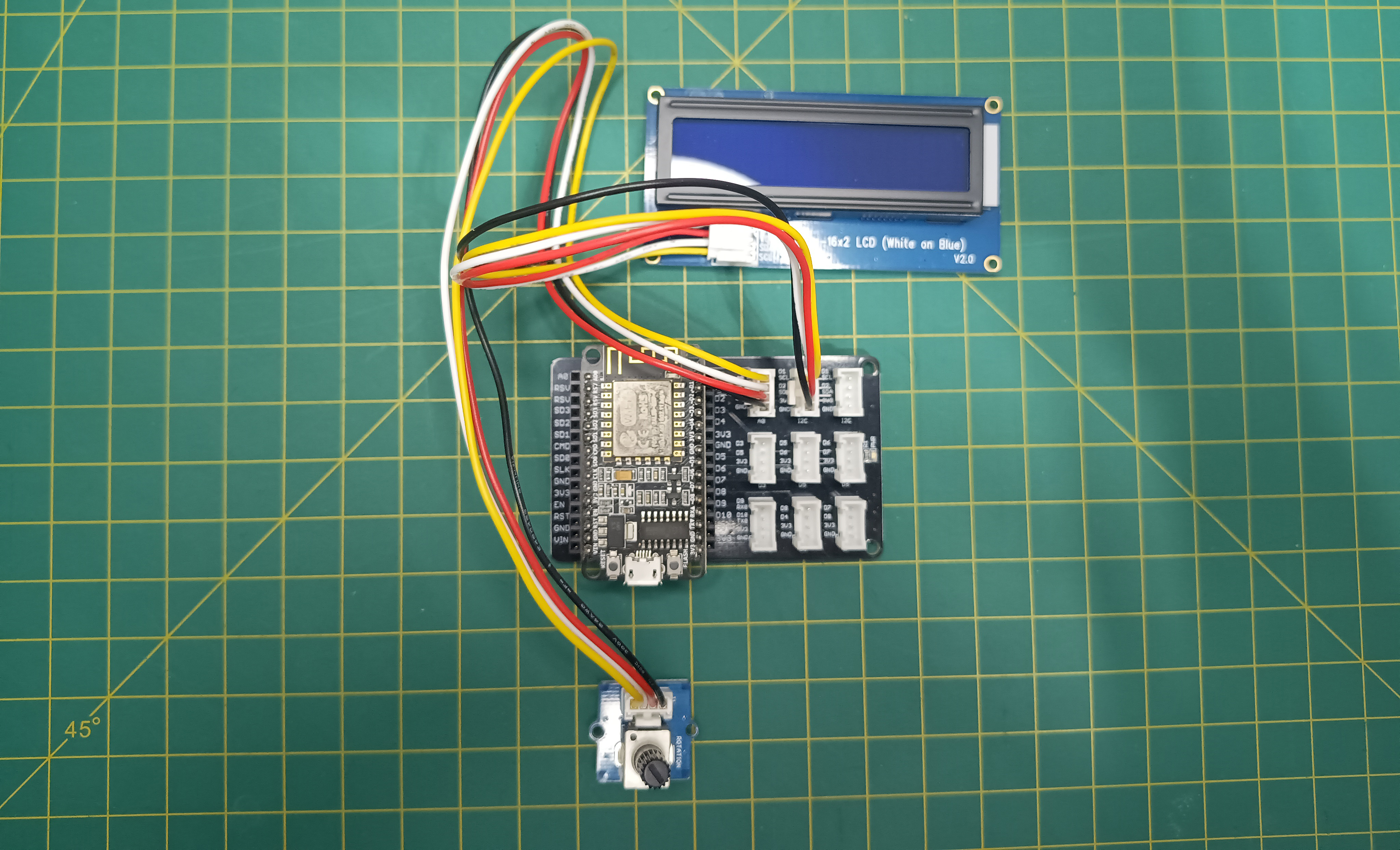

As conexões ficam assim

Abaixo o codigo que utilizei/desenvolvi

Um pequeno resumo do que faz essa programação, o potenciômetro funciona como chave seletora, a medida que rotacionarmos podemos selecionar qual o chakra que vamos ativar a luminosidade e a sonoridade. Nesse momento temos 3 opções, cada uma dessas opções aparecem na tela LCD. Nos próximos passos vamos adicionar os demais componentes.

Concetando os Leds RGB

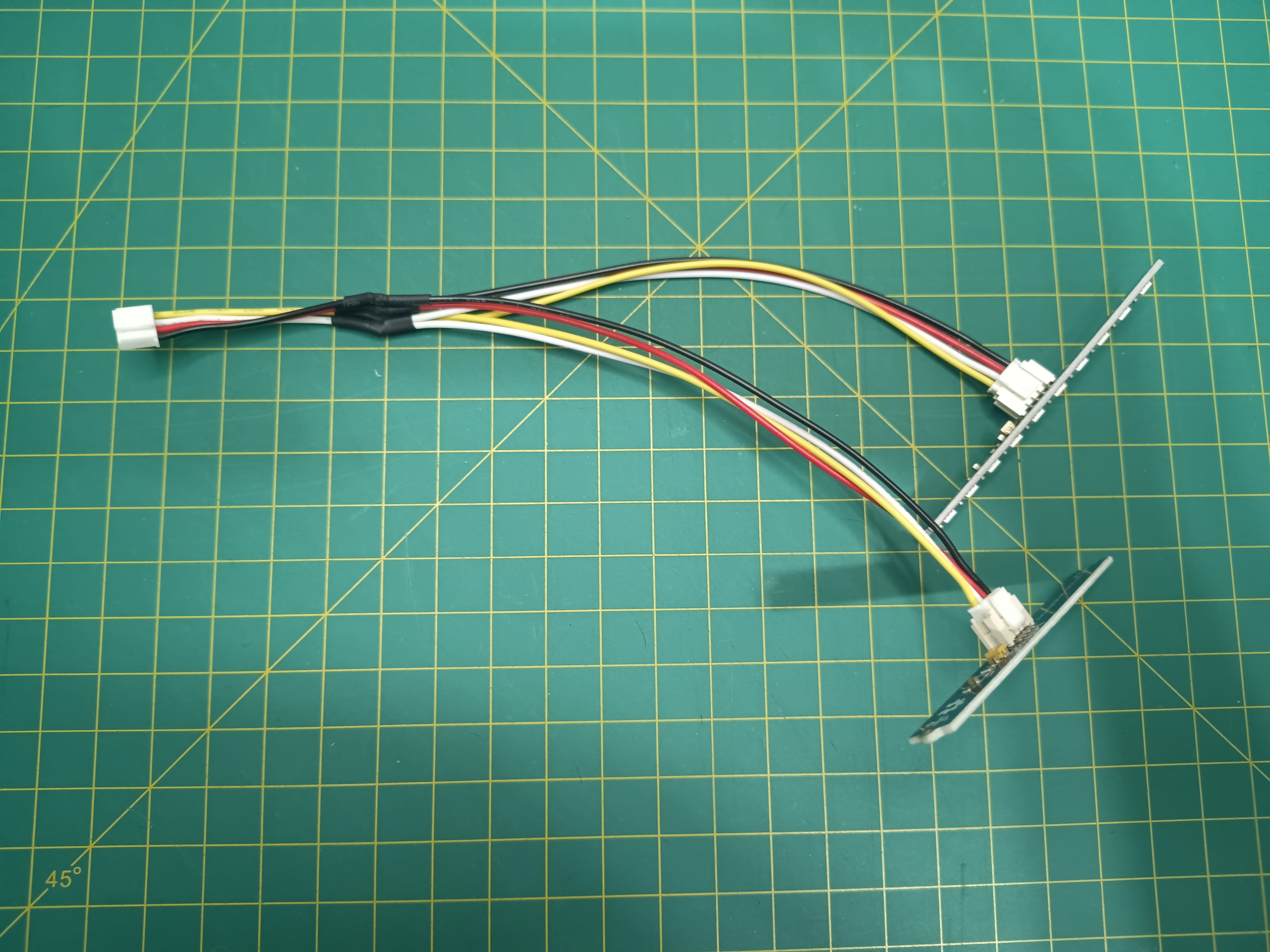

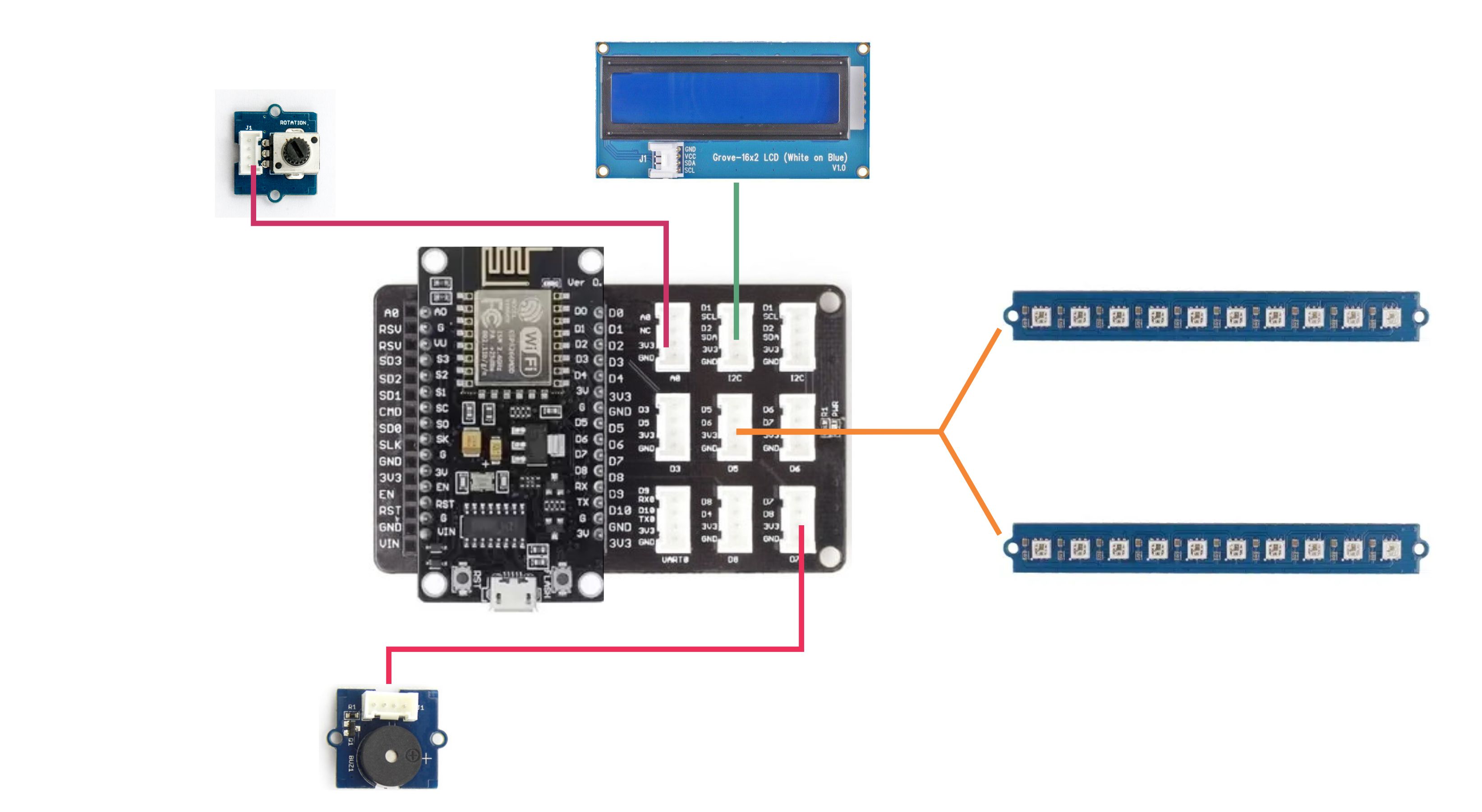

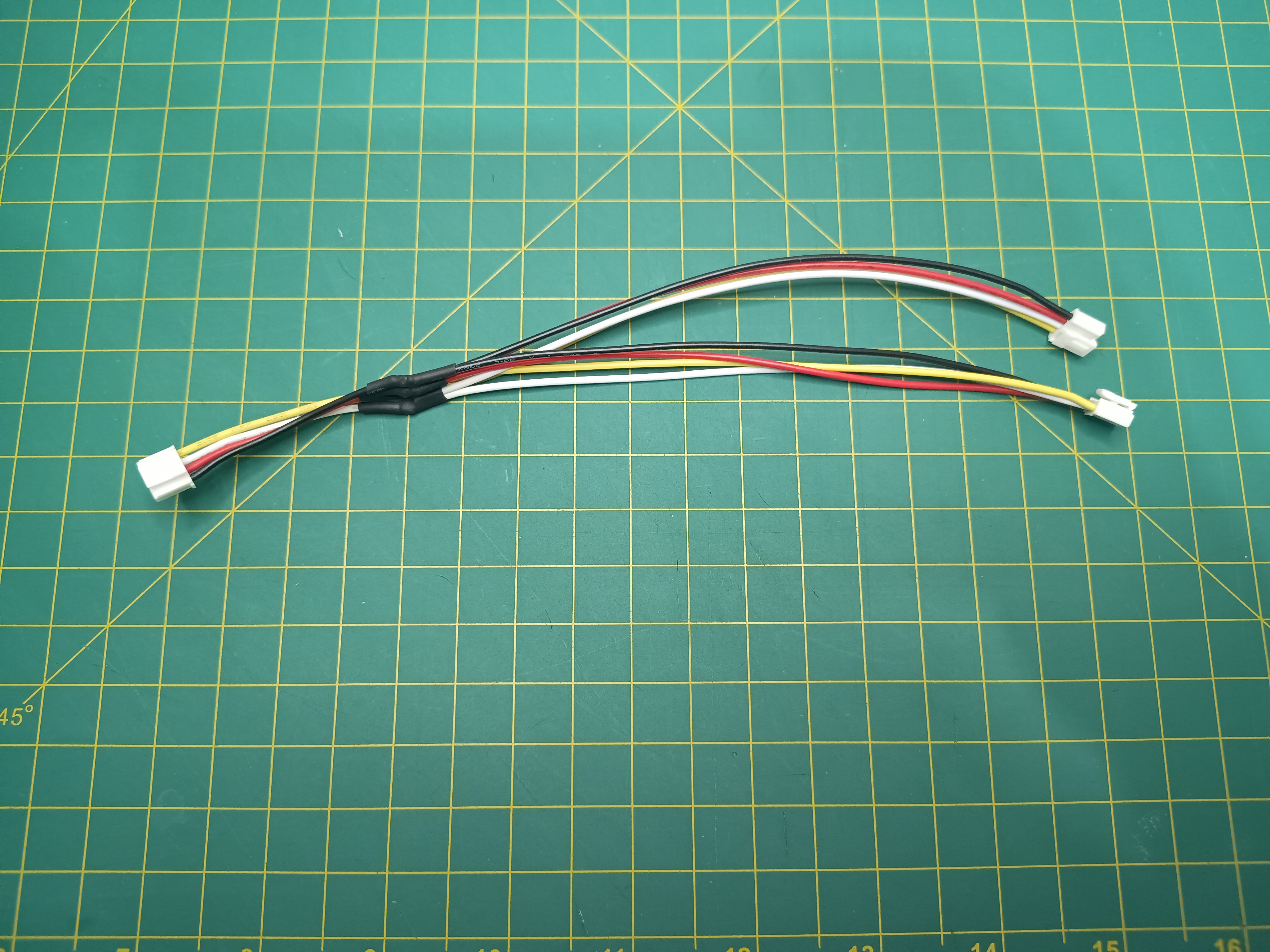

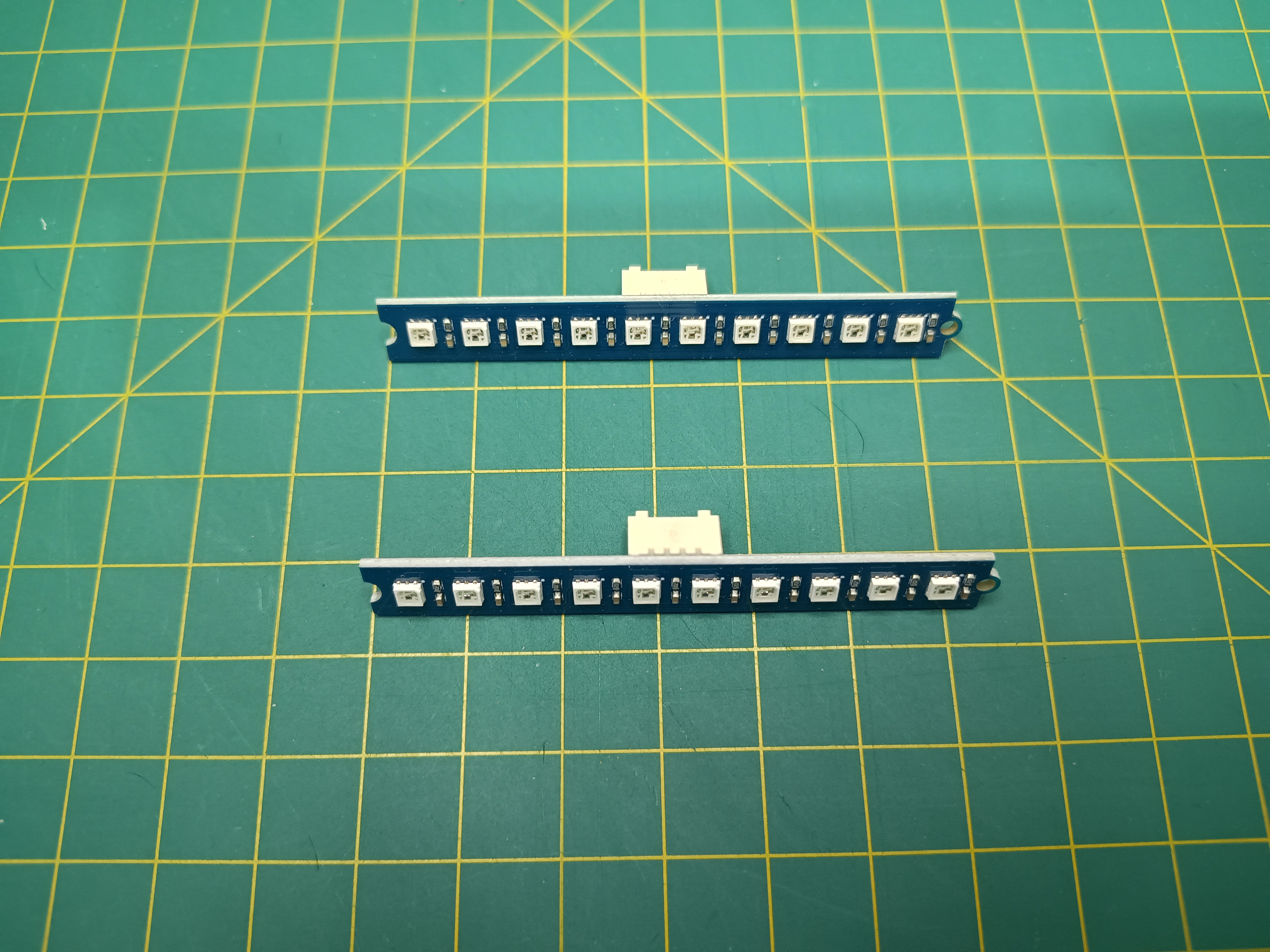

Nesse momento vamos conectar os leds RGB. Para essa conexão, vamos utilizar dois módulos em linha RGB e um cabo de saída dupla, esse cabo uma ponta vai a Base Shield na porta D5 e a ponta dupla vai conectado a cada linha RGB. Abaixo um mapa dessas conexões.

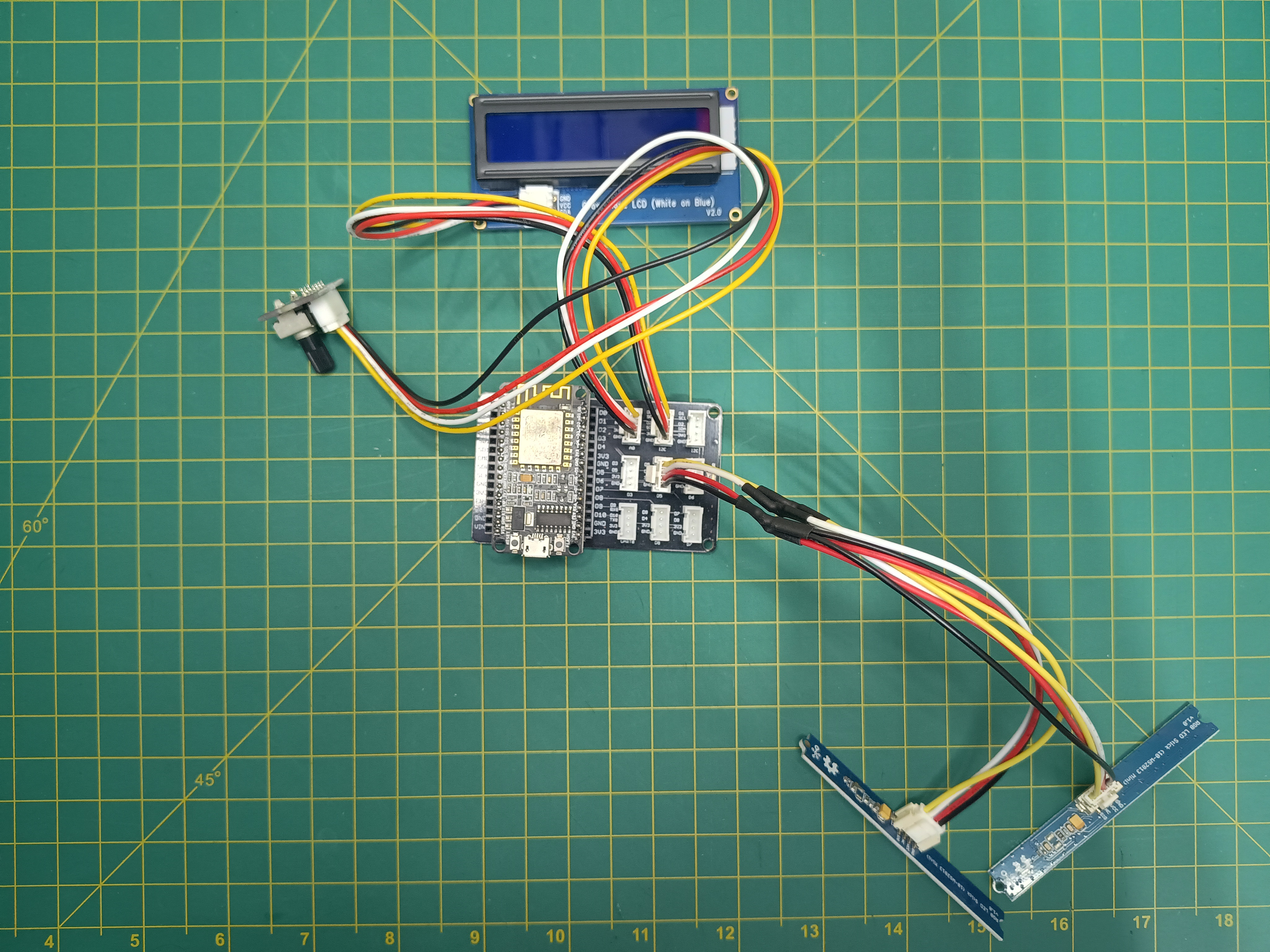

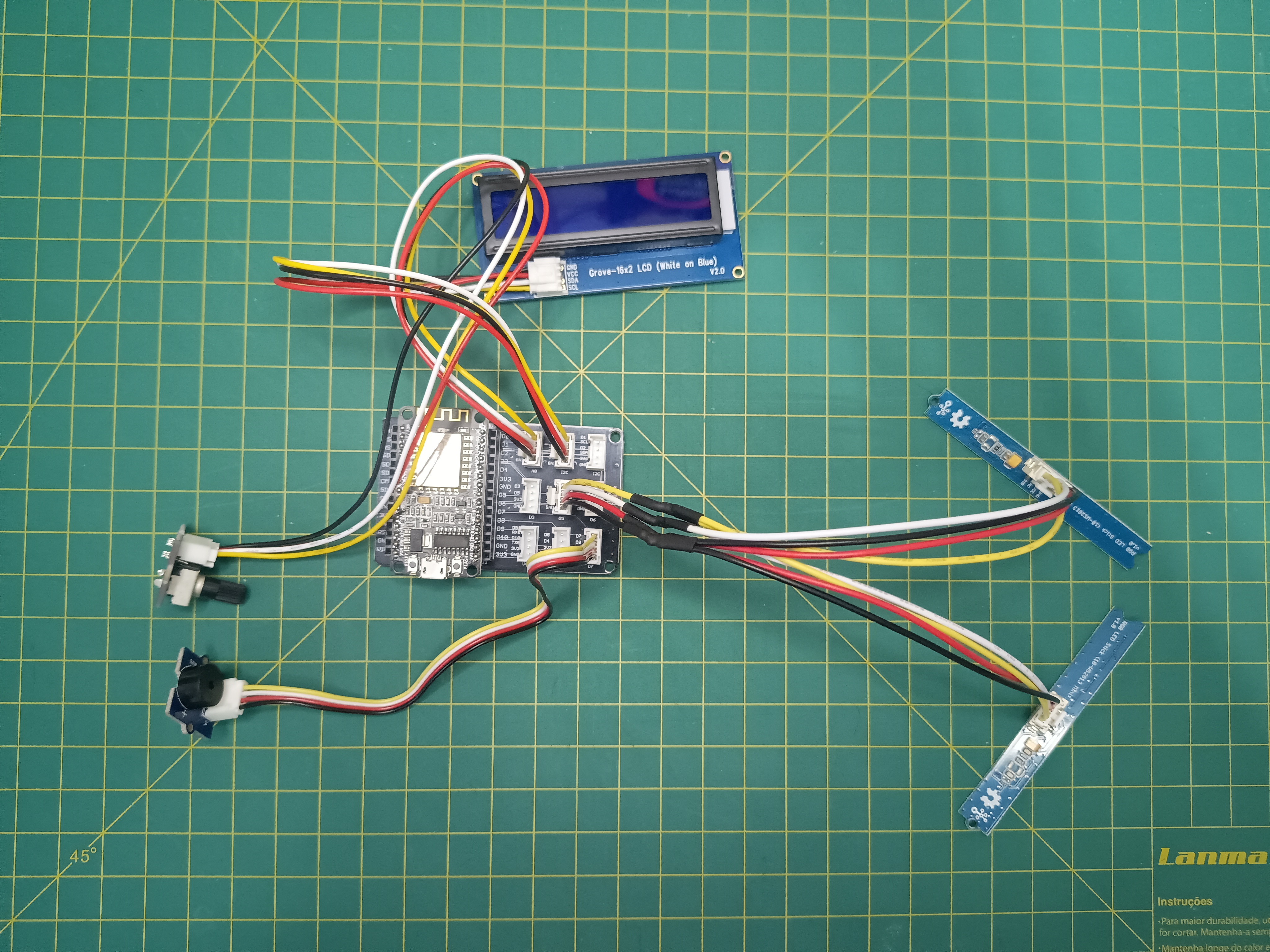

As conexões ficam assim

Abaixo o codigo do dispositivo com os leds RGB funcionando

Aqui um video do funcionamento

Conectando os buzzer

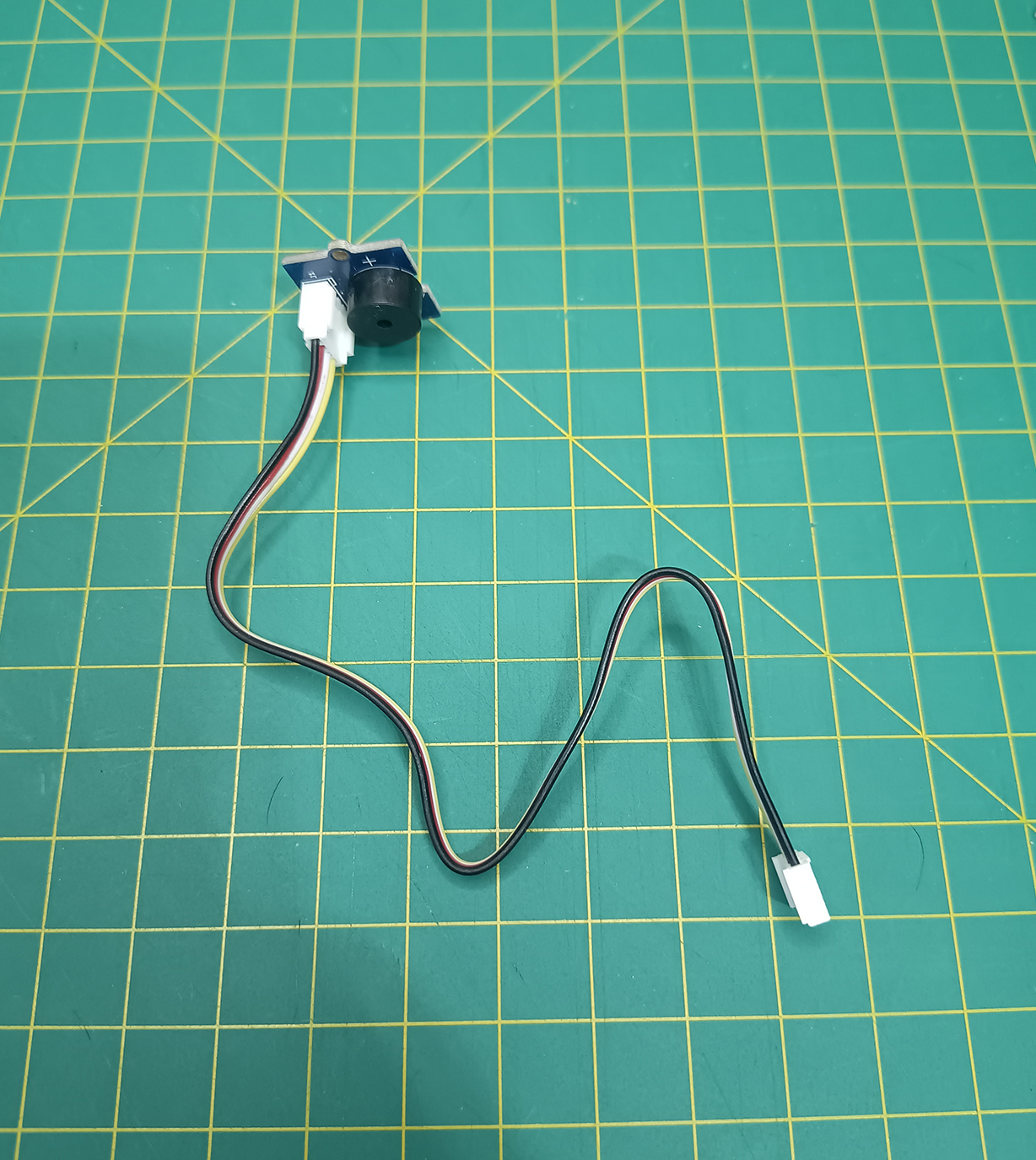

Os buzzer são responsáveis pelo efeito sonoro nessa Mochila Equalizadora de Chakras. Os Buzzers vão emitir frequências sonoras relacionadas aos chakras, essas frequências vão acompanhar a seleção a partir do potenciômetro. Logo quando estivermos na seleção Root, que é o primeiro chakra o display vai apresentar o chakra selecionado, os leds RGB vão estar iluminados em vermelho e os buzzer emitindo uma frequência sonora em 432hz. Na programação completa é possível ver todas as cores e frequências sonoras utilizadas. Vamos utilizar 1 cabo de conexão e um módulo buzzer. A conexão vai a porta D7

Adaptando o dispositivo desenvolvido em um vestível

Após a construção do dispositivo, teste de programação, componentes conectados podemos pensar como desenvolver esse vestível. Esse vestível pode ser feito de qualquer material, como eu desenvolvi a Máquina Sensível utilizando um protetor de coluna de moto (se vc não sabia disso fique sabendo agora hehe), decidi seguir esse mesmo caminho, pensando que em um futuro as duas mochilas possa se comunicar, funcionar juntas.

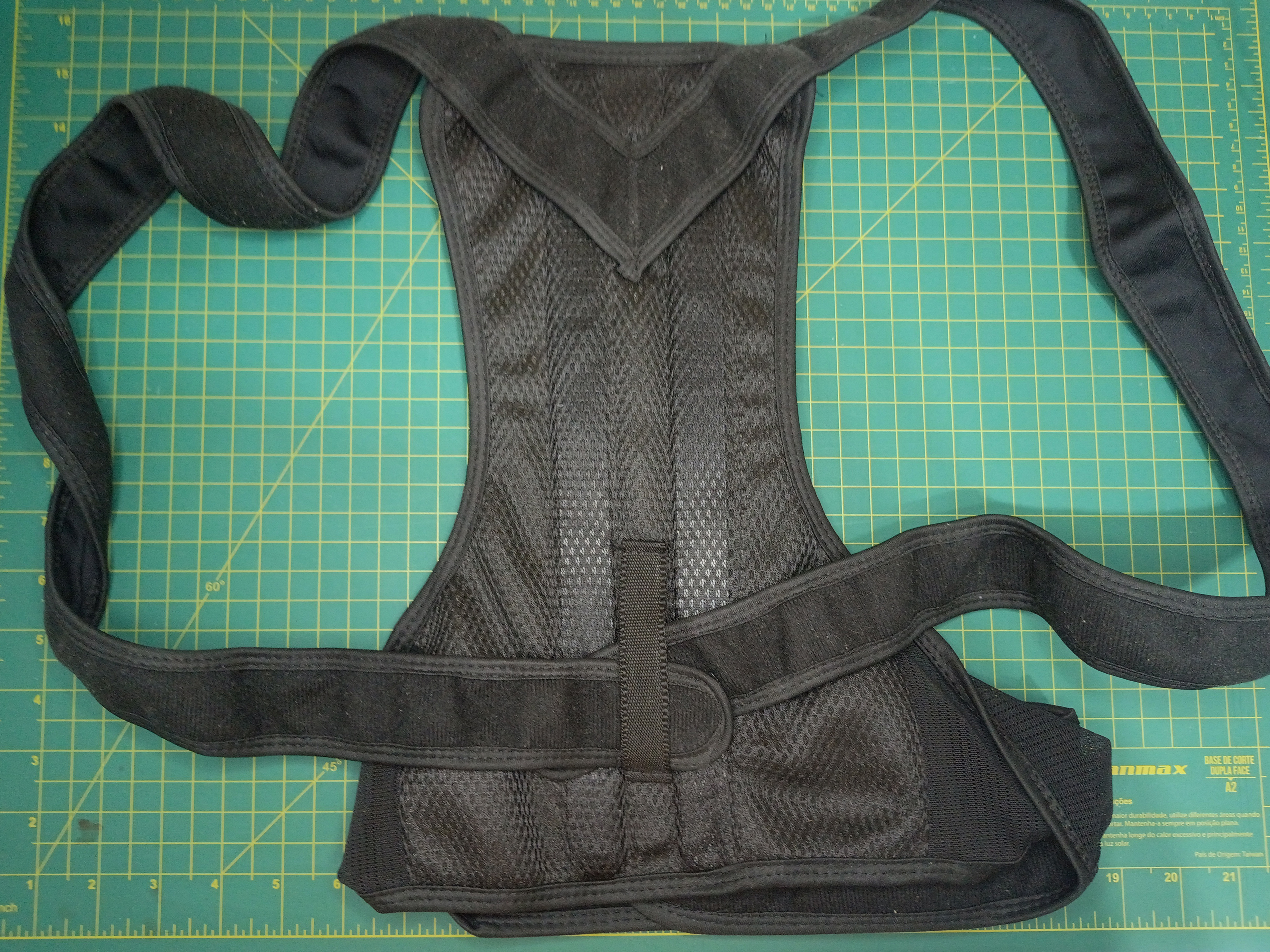

Aqui uma imagem do protetor de coluna que utilizei

Após a construção do dispositivo, teste de programação, componentes conectados podemos pensar como desenvolver esse vestível. Esse vestível pode ser feito de qualquer material, como eu desenvolvi a Máquina Sensível utilizando um protetor de coluna de moto (se vc não sabia disso fique sabendo agora hehe), decidi seguir esse mesmo caminho, pensando que em um futuro as duas mochilas possa se comunicar, funcionar juntas.

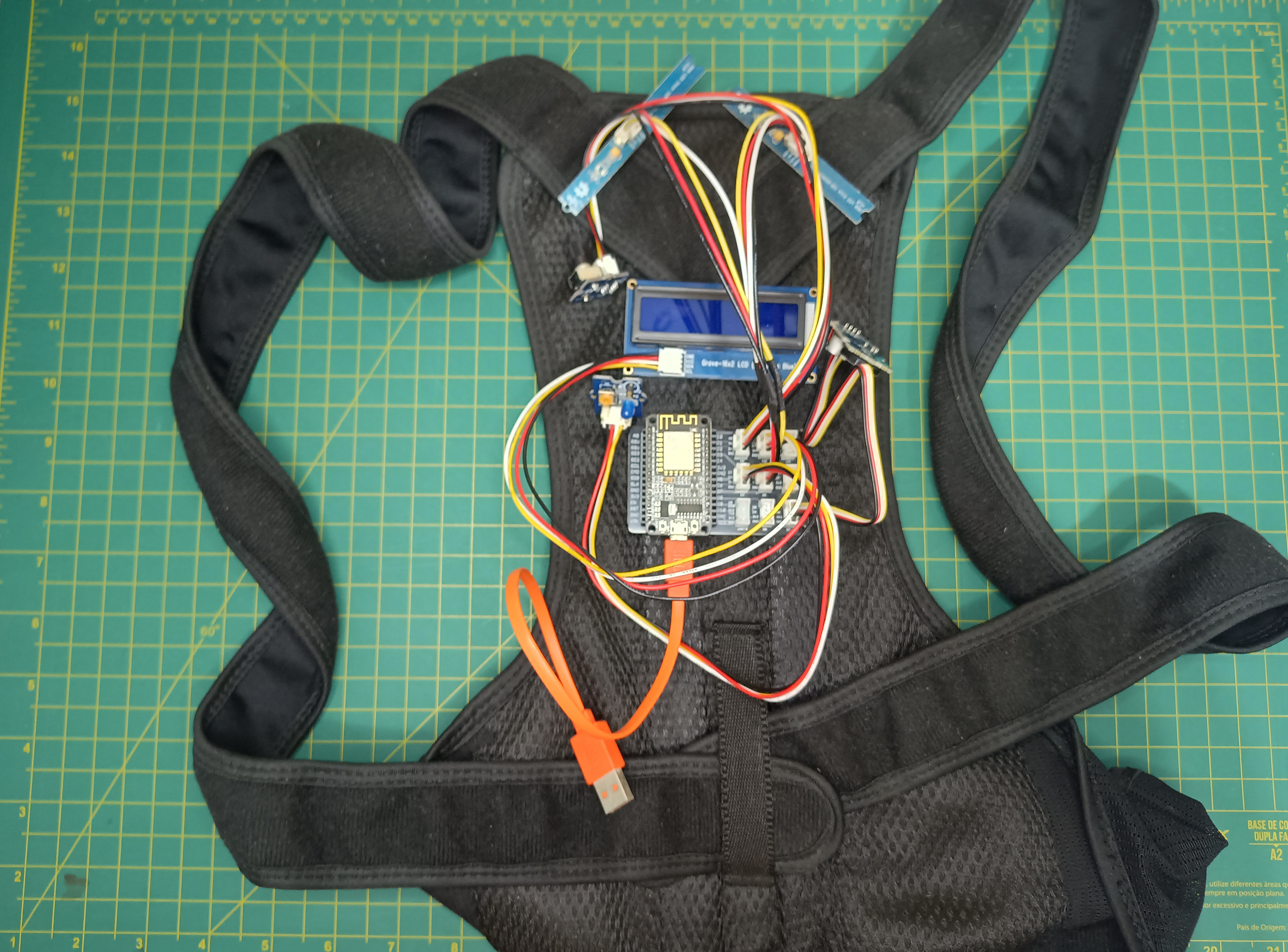

Nessa imagem os componentes estão soltos sobre o protetor de coluna

Programação da mochila completa
